Hyperkonvergovaný cloudový uzol（trinásť-v-jednom）

Položky

Parametre špecifikácie

Bezpečné a stabilné

Architektúra priemyselného systému, založená na vývoji vstavaného systému, bez napadnutia vírusmi

Dátové rozhranie

2-cestný USB typ-A, 1-cestný USB typ-B

Sieťová kamera

Prístup k lokálnej sieťovej kamere 16, sieťové preposielanie zvuku a videa 8

Video kodek

Až 4 kanály pre kódovanie 1080P60, až 4 kanály pre dekódovanie 1080P@60 alebo 8 kanálov pre kódovanie 1080P@30 a 8 kanálov pre dekódovanie 1080P@30;

Audio a video protokol

Podpora zvuku G.711, G.722, G722.1, G722.1C, AAC, podpora dekódovania audio streamu; Podpora 8 nezávislých kódovania zvukového kódu, podpora nahrávania a ukladania nezávislého od zvuku;

Podpora videa H.264HP, MP, BP, H265MP;

Zobrazovací terminál

Zabudovaná{0}}funkcia segmentácie videa umožňuje dosiahnuť jednu obrazovku/obraz v obraze/obraz mimo syntézy obrazu, ako je jedna obrazovka, dvojitá obrazovka, tri obrazovky, štyri obrazovky, päť obrazoviek, šesť obrazoviek, sedem obrazoviek, osem obrazoviek, deväť obrazoviek, desať obrazoviek, trinásť obrazoviek, šestnásť obrazoviek; Až 4 skupiny nezávislých viac{2}}obrazovkových syntéznych displejov, podpora výstupu 2K/4K obrazu;

Ovládací panel

Podpora rôznych ovládacích panelov, voliteľná 10,1-palcová káblová dotyková obrazovka Android (štandardne bez uchytenia na stenu, bez podpory POE), 10,1-palcová sieťová PoE dotyková obrazovka stolného počítača, 10,1-palcová sieťová PoE dotyková obrazovka na stene (štandardne so spodným boxom na stene), 4-palcová sieťová PoE verzia 86 dotyková obrazovka

Sadzba kodeku

Až 16 1080kanály s kodekom P, 512 kb/s až 16 Mb/s na kanál

Audio vstup

8-pásmový terminálový vstup Phoenix (podporuje aj 48V fantómovo napájaný MIC vstup alebo linkový vstup na lineárnom vstupe), 8 vstavaných audio vstupov HDMI, 16 audio vstupov RTSP, 2 audio vstupy DSP, 1 audio vstup OPS, 1 audio vstup pre bezdrôtovú projekciu obrazovky, 1 audio vstup modulu bezdrôtového reproduktora, ručný-v{9}}port pre digitálny audio reproduktor s podporou digitálneho mikrofónu 2 systému MIC ručný{11}}v{12}}pripojení digitálneho mikrofónu)

Zvukový výstup

4-riadkový audio výstup, 4 200W@8 ohmový digitálny výstup zosilňovača, 8 vstavaných audio výstupov HDMI, 10 DSP, 1 výstup OPS; Podporujte úpravu hlasitosti, synchronizáciu zvuku a mixovanie dvoma spôsobmi

Video vstup

8 4K vstupných portov HDMI, 16 vstupov pre sieťovú IP kameru, 1 interný vstup OPS, 1 interný vstup pre bezdrôtovú projekciu obrazovky

Video výstup

8 kanálov 4K výstupné rozhranie HDMI, 8 kanálov RTMP push stream, 1 kanálový interný výstup OPS, podpora výstupu zvuku HDMI po prepnutí

Spracovanie zvuku

Automatické zrušenie ozveny (AEC), automatické riadenie zisku (AGC), automatické zrušenie/potlačenie šumu (ANC/ANS), automatické zrušenie spätnej väzby (AFC), mix matica (AM), kompenzácia straty paketov (PLC)

Spracovanie videa

Podpora prispôsobenia rozlíšenia videa, prepínanie, prideľovanie, segmentácia obrazovky, superpozícia titulkov, úprava parametrov obrazu

Komunikačný protokol

SIP, BFCP double stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Sieťové rozhranie

2 porty WAN, 6 portov LAN; Alebo nastavte 8 sieťových portov; Štyri sieťové porty podporujú napájanie PoE;

Funkcia miešania

Podpora lokálneho zvuku, vstavaného zvuku HDMI, vzdialeného zvukového toku prístupu k sieti RTSP do mixéra, môže dynamicky vybrať miešanie; Zároveň podporuje vstavaný-zvukový vstup OPS, vstavaný-bezdrôtový zvukový vstup na obrazovke,-vstavaný zvukový vstup bezdrôtového hovoriaceho modulu do mixéra;

Centrálne ovládanie

Centrálne ovládanie{0}} jedným tlačidlom: spínací systém, nastavenie výstupnej hlasitosti, prepínanie zdroja signálu, ovládanie kamery, ovládanie nahrávania a vysielania, diaľkové volanie, ovládanie prostredia atď.;

Rozhranie kontroly prostredia

3 rozhrania RS-232/485, 1*RS232/RS485 DEBUG, 2 RELÉ (s 12V externým napájaním), 2 I/O, 2 IR

Videokonferencie

Podpora H.323 point-to{2}}point videokonferenčného hovoru, podpora pomocného odosielania streamu;

Podpora videokonferenčného hovoru z bodu SIP{0}}do{1}}, podpora odosielania pomocného streamu;

Jeden-uzol podporuje maximálne šesť{1}}možností konferencií strán (cez protokol SIP), umožňuje vám vytvárať viaceré šablóny stretnutí, plánovať stretnutia a automaticky zvolávať stretnutia v plánovanom čase. Počas stretnutia môžete pridať terminál na pozvanie, aby ste sa k nemu pripojili, alebo môžete terminál zo stretnutia odstrániť. Môžete stlmiť/zapnúť akúkoľvek schôdzu alebo zavrieť/zapnúť všetky schôdze jediným kliknutím.

Pri použití protokolu H.323 podpora registrácie GK, volanie na krátke číslo;

Pri používaní protokolu SIP podporte registráciu SIP, volajte krátkym číslom;

V procese videokonferencie podporovať prenos šifrovania zvuku a videa, šifrovanie{0}}point-to{1}}bodového hovoru, šifrovanie konferenčného videohovoru s viacerými{2}}stranami, aby sa zabránilo počúvaniu zvuku a videa počas celého procesu konferencie;

Funkcia živého vysielania

Podpora až 10 multicastov, naživo a na{1}}požiadanie

Funkcia nahrávania a prehrávania

Podpora ako nahrávací a vysielací distribučný terminál a klient, podpora nahrávania 6 zvuku a videa; Podpora syntézy 1 4K multi{2}}nahrávania obrazu (t. j. 1 4K syntetického virtuálneho obrazu pomocou multi{4}}syntézy obrazu 1920*1080; Nepodporuje 4K HDMI alebo IPC vstupný zdroj nahrávania); Formát súboru nahrávania a vysielania je MP4, podpora nastavenia automatického/manuálneho kopírovania disku U, nútená aktualizácia a obnovenie počiatočnej konfigurácie systému disku U, podpora napaľovania diskov USB, podpora správy obsahu nahrávaných súborov (sťahovanie/export/úprava/odstránenie)

Vstavaný-pevný disk

3,5-palcový monitorovací pevný disk s 2 TB ako štandard, podporuje až 16 TB pevný disk (jeden disk);

Podpora dvoch diskov, podpora dvoch vstavaných{0}}monitorovacích pevných diskov;

Podpora prostredníctvom externého rozširujúceho pevného disku USB;

Úspora energie a ochrana životného prostredia

Podpora režimu spánku a prebúdzania siete,-systém prepínania jedným tlačidlom

Funkcia údržby

Podpora správy webového rozhrania, poskytnutie rýchlej konfigurácie portu zariadenia, podpora zmeny hesla webového portu, zmena IP adresy, obnovenie továrenských nastavení, aktualizácia softvéru, indikátor, infračervené učenie, správa protokolov, sériové ladenie, vzdialené ladenie cez Telnet, správa vzdialenej prevádzky a údržby

Vstavaný-počítač OPS

Počítač Fusion OPS, 16 GB RAM, 512 GB pevný disk

Zabudovaná-bezdrôtová projekcia obrazovky

Podpora vysielača bezdrôtovej projekcie obrazovky jedným{0}}kliknutím na projekciu obrazovky, podpora projekcie klientskej obrazovky pre prenosný terminál PC/mobilný telefón/PAD, podpora externej antény na rozšírenie prijímaného signálu

Vstavaný- modul bezdrôtovej reči

Súčasne podporte 2 mikrofóny na hovorenie, podporujte bezdrôtový ručný mikrofón / klip na golier / vysielač slúchadiel; Podporte externú anténu na rozšírenie prijímaného signálu

Spôsob inštalácie

Inštalácia štandardnej skrine 3U Telecom

Veľkosť zariadenia

Veľkosť produktu: Š * H * V 437 mm * 442 mm * 132,5 mm (vrátane rukoväte)

Veľkosť produktu: Š * H * V 437 mm * 410 mm * 132,5 mm (bez rukoväte)

Vstupné napätie prúdu

AC 100~240V/50~60Hz

Spotreba energie zariadenia

Typická spotreba energie 50W;Spotreba energie pri plnom zaťažení 750W

Hmotnosť zariadenia

Čistá hmotnosť stroja je 14,6 kg, celková hmotnosť je 16 kg

Prevádzková teplota

Pracujte pri teplote 0 ~ 45 stupňov

Nadmorská výška vlhkosti

10% ~ 90%, nadmorská výška menšia alebo rovná 5000 metrov

Hostiteľské šasi (štandardná hlavná riadiaca doska a zvuková doska, ďalšia doska je voliteľná)

Hlavná skriňa motora

Vstavaná-hlavná riadiaca doska (HLAVNÁ karta), AUDIO doska (AUDIO karta)

HLAVNÁ riadiaca doska (HLAVNÁ karta)

Obsahuje 8 gigabitových sieťových portov (vrátane 4 POE), 3 porty RS-232/485, 1* RS232/RS485 DEBUG, 2 RELÉ, 2 I/O, 2 IR, 2 USB typu-A, 1 USB Type-B

AUDIO doska (AUDIO karta)

Ručný{0}}v{1}}ručný digitálny audio reproduktorový systém, podpora 2 hand{3}}in{4}}ručného digitálneho mikrofónu pre pripojenie (sieťový port DIGIT MIC), 8 konektorov Phoenix MIC/LINE vstup (podpora 48V fantómového napájania MIC vstup alebo lineárny vstup), 4 konektory Phoenix LINE audio LINE@ OUT výstup, 4x 20 kanálový digitálny výkonový zosilňovač

Hlavná skrinka môže byť vybavená nasledujúcimi doskami:

Štvorcestná vstupná karta HDMI CR-4I-HDMI

Typ dosky

Jedna karta štyri vstupné karty HDMI, vložené do hostiteľa dodávané

Prispôsobenie hostiteľa

Jeden hostiteľ podporuje maximálne 2 vstupné karty HDMI

Vstupný signál

4 kanálový signál HDMI, podpora vstupu vstavaného zvukového signálu

Vstupný konektor

Typ A 19 kolíková samičia hlava

Typ signálu

HDMI, DVI-D, ktorý automaticky rozpoznáva vstupné signály

Rozlíšenie

Maximálne vstupné rozlíšenie 4K30

Formát zvuku

Podpora formátu PCM

Normy

Podpora HDMI 2.0

Správa EDID

Podpora importu EDID

Ďalšie funkcie

Podpora funkcie prekrývania znakov

Štvorkanálová výstupná karta HDMI CR-4O-HDMI

Typ dosky

Jedna karta štyri výstupné karty HDMI, vložené do hostiteľa dodávané

Prispôsobenie hostiteľa

Jeden hostiteľ podporuje maximálne 2 výstupné karty HDMI

Výstupný signál

4 kanálový signál HDMI, podpora integrovaného výstupu zvukového signálu

Vstupný konektor

Typ A 19 kolíková samičia hlava

Typ signálu

HDMI, DVI-D

Rozlíšenie

Maximálne výstupné rozlíšenie 4K30

Štandardné

Podporuje HDMI 2.0

Ďalšie vlastnosti

Podpora pre konfiguráciu výstupných formátov

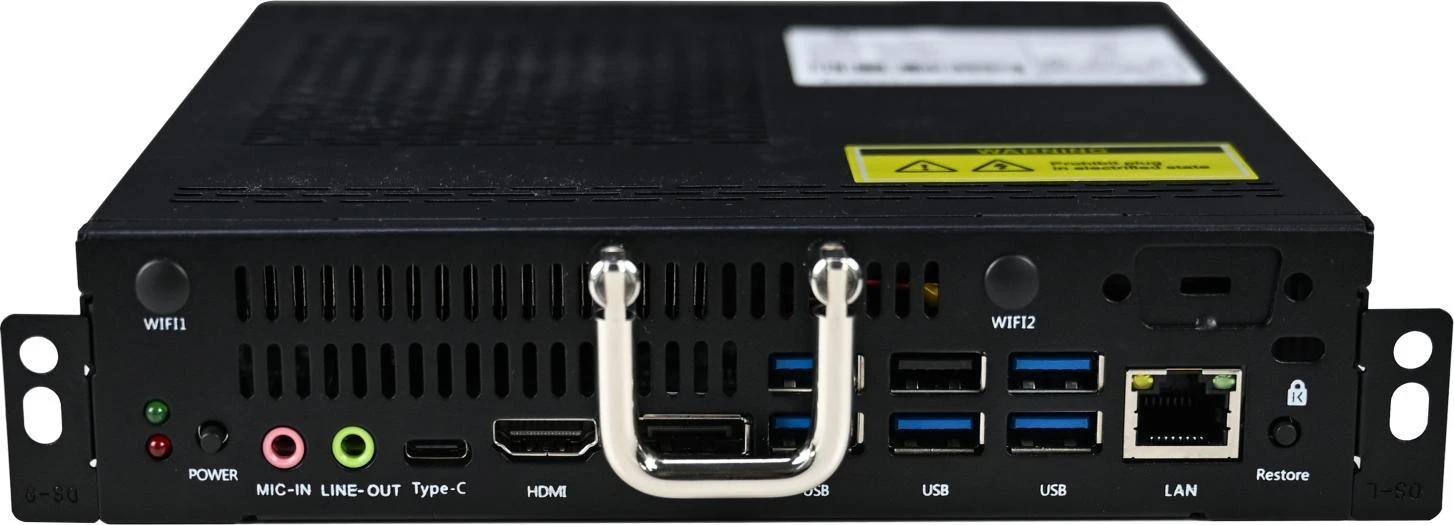

OPS Board ČR-OPS-WIN

Typ dosky

Doska OPS, načítaná do hostiteľskej dodávky, štandardný integrovaný počítač OPS 11 generácie OPS-I5A11-16-512 (16G+512G), predinštalovaný operačný systém Windows11 professional edition; (Špecifická konfigurácia je predmetom dodávky)

Prispôsobenie hostiteľa

Hostiteľ podporuje maximálne jednu OPS kartu

Výkon OPS

(Špecifická konfigurácia na základe zásielky)

1, šesťjadrových dvanásť závitov;

2, hlavná frekvencia 2,7GHz-4,6GHz;

3, úroveň vyrovnávacej pamäte 3 12 MB;

4, konfigurácia základnej dosky: I5 11500;

5, grafická karta: grafická karta Intel Core 750;

6, rozlíšenie 5K60HZ;

7, základná frekvencia: 350MHz;

8. Dynamická frekvencia: 1,3GHz;

9, spotreba CPU: 65W;

10, konvenčný príkon: 85W;

11, maximálny príkon: 120W;

Bezdrôtová projekčná karta a projektor CR-VIA-CAST

Typy palubných kariet

Bezdrôtová karta prijímacieho modulu obrazovky vložená do hostiteľskej dodávky; Bezdrôtová karta prijímacieho modulu projekcie obrazovky je vybavená jedným tlačidlom WIFI-na pigtailu vysielača obrazovky VIA-T8; Štandard je vybavený 2 krátkymi prútovými anténami, 2 anténnymi predlžovacími vodičmi a 2 prísavkami, ktoré zabraňujú tieneniu bezdrôtového projekčného signálu zo skrine;

Prispôsobenie hostiteľa

Jeden hostiteľ podporuje maximálne 1 kartu modulu prijímania bezdrôtovej projekcie obrazovky

Výkon bezdrôtovej projekcie obrazovky

1, modul Wi-Fi: 5 GHz/2,4 GHz

2. Wi-Šírka pásma Wi-Fi: 867MHz

3, čas spustenia:<15s

4, čas odozvy obrazovky: Menej ako alebo rovný 3 s

5, čas odozvy preempcie: menší alebo rovný 2 s

6, podporný systém: Windows/Mac OS/IOS/Android

7, prevádzkový režim: plug and play, jedno{1}}tlačidlové premietanie obrazovky

8, režim párovania: Vložte prijímací koniec automatického párovania rozhrania USB

Rozlíšenie prenosu: 1920 x 1080

10, snímková frekvencia: 30 snímok za sekundu a nižšia

11, rozhranie napájania: USB2.0, USB3.0

12, rozhranie na prenos videa: USB2.0, USB3.0

13, dotyk späť: 10 hodín @Windows/Mac OS

Bezdrôtová karta MIC a ručný-mikrofón CR-MD-MIC

Typ dosky

UHF karta bezdrôtového modulu na prijímanie reči vložená do hostiteľskej dodávky; UHF modul bezdrôtového prijímania reči je vybavený 2 bezdrôtovými ručnými mikrofónmi MD-13; Štandardne s 2 krátkymi prútovými anténami, 2 anténnymi predlžovacími vedeniami, 2 prísavkami, aby sa zabránilo tieneniu bezdrôtového projekčného signálu skrinkou;

Prispôsobenie hostiteľa

Jeden hostiteľ podporuje maximálne 1 kartu modulu bezdrôtového prijímania reči UHF

Výkon bezdrôtovej reproduktorovej dosky UHF

Parametre prijímacej karty bezdrôtového mikrofónu:

1, rozsah vizuálneho pásma: 470-960 MHz (v závislosti od regiónu);

2, zvuková odozva: 20 Hz-18 kHz;

3, celkové harmonické skreslenie:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Parametre bezdrôtového ručného mikrofónu:

1, ručný vysielač Mi jadro: typ pohyblivej cievky;

2, rozsah vstupného zisku: 30 dB;

3, RF výstupný výkon: 10 mw;

4, požiadavky na napájanie: 2 alkalické batérie AA(LR6);

5, doba používania batérie: až 10 hodín;

6, rozmer: 36 x 245 (mm);

7, hmotnosť: 0. 28KG;
