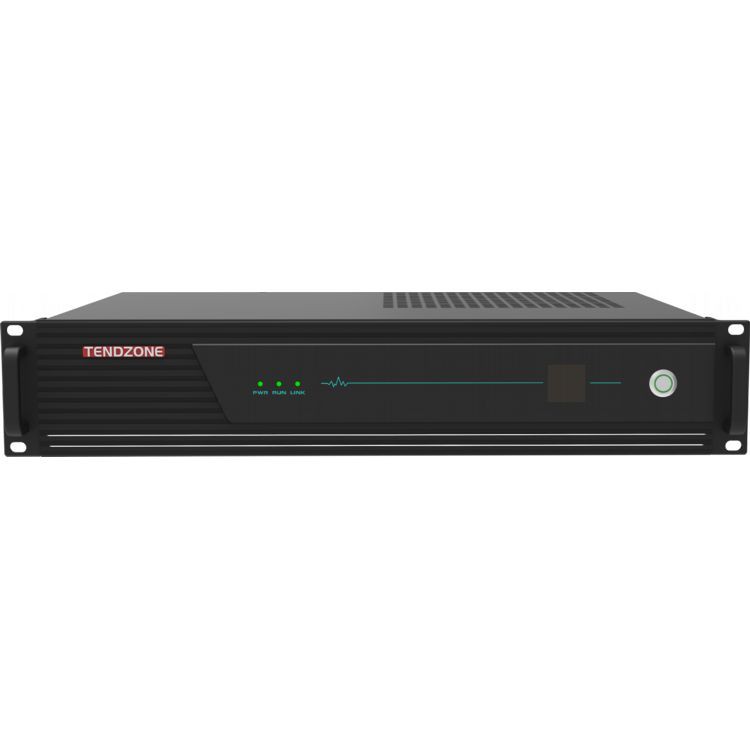

Prehľad
Séria CLIMBER-1009 je najnovším 12-in{2}} hostiteľom multifunkčného terminálu od TENDZONE, ktorý je založený na dlhoročných skúsenostiach s integrovaným vývojom produktov. Toto pokročilé riešenie kombinuje najnovšie audio algoritmy TENDZONE, video kodeky, centralizované ovládanie, spracovanie médií, vzdialenú komunikáciu a ďalšie technológie. CLIMBER-1009 poháňaný domácimi základnými procesormi je multifunkčné integrované zariadenie novej generácie optimalizované pre vstavané systémy.
Tento produkt, navrhnutý s ohľadom na flexibilitu, obsahuje dizajn zásuvnej karty, aby vyhovoval rôznym špecifickým potrebám scenára. Integruje celý rad funkcií vrátane vzdialených videokonferencií, lokálneho nahrávania a vysielania, zosilnenia zvuku, prepínania video matice, periférneho ovládania prostredia, centralizovaného jednotného dotyku, distribuovaných vstupných a výstupných kodekov, prístupu IPC, gigabitového prepínača POE a ďalších. CLIMBER-1009 je ideálny pre aplikácie v multimediálnych konferenčných miestnostiach, inteligentných učebniach, prednáškových sálach, multifunkčných sálach, mobilných veliteľských a dispečerských centrách a iných prostrediach.
Tento hostiteľ 12-v{1}} multifunkčného terminálu podporuje rôzne operácie, ako sú miestne a vzdialené stretnutia, vzdialené živé vysielanie, školenia, dohľad, výučba a mobilné príkazy. Ponúka bezproblémovú integráciu s rôznymi audio-vizuálnymi a environmentálnymi perifériami, čo umožňuje inteligentnú a efektívnu prevádzku. Dá sa nakonfigurovať ako hyperkonvergované zariadenie typu všetko v jednom so vstavaným počítačom OPS, bezdrôtovou projekciou obrazovky a modulmi bezdrôtového mikrofónu, čím ponúka komplexné riešenie, ktoré šetrí priestor a zjednodušuje interakciu používateľa.
S novou generáciou čipov na spracovanie médií poskytuje CLIMBER-1009 vysoký výkon a podporuje video kodek H.{1}}K@60fps, čím zvyšuje kvalitu obrazu aj zvuku pre vynikajúci zážitok z HD. Okrem toho obsahuje významné vylepšenia v oblasti kompatibility, prispôsobivosti siete, správy oneskorenia, ochrany pred stratou paketov, manipulácie s viacerými obrazovkami a súbežného multifunkčného spracovania, vďaka čomu je optimálnym riešením pre vládu, podniky, verejnú bezpečnosť, vzdelávanie, zdravotníctvo a iných sektoroch.
Vlastnosti
Počítač OPS:
- Zabudovaný počítač OPS, spĺňa kancelárske požiadavky a môže inštalovať kancelársky softvér, ako je Tencent Meeting, pre softvérové videokonferencie. (Prispôsobiteľné s domácim OPS podľa špecifických potrieb).
Inteligentné centralizované ovládanie:
- Integrované ovládanie multimediálneho zariadenia prostredníctvom konferenčného tabletu umožňujúce jednotnú správu audia a videa, videokonferencií, nahrávania, vysielania a periférnych zariadení tretích strán.
- Podporuje bežné centrálne ovládacie rozhrania, ako je RS232/485/IR/IO/RELAY pre jednoduchú integráciu s inými zariadeniami.
- Podporuje protokol Zigbee IoT pre ďalšie možnosti ovládania.
- Obojsmerné ovládanie cez jednu sériovú linku pre zjednodušenú správu systému.
- Kombinuje káblové ovládanie s bezdrôtovým ovládaním internetu vecí, aby sa zabezpečila stabilná prevádzka a zabránilo sa rušeniu.
4K Video Matrix s vysokým rozlíšením:
- 4-in{1}}sú 4K60 HD video matica s plnou flexibilitou pre konfigurácie viacerých obrazoviek.
- Podporuje rôzne scenáre, ako sú multimediálne konferenčné miestnosti, multimediálne učebne a riadiace centrá.
- Uľahčuje lokálne centralizované ovládanie, zobrazenie, ozvučenie a ďalšie požiadavky.
- Podporuje technológiu kodeku Multimedia Information Distributed Interactive System (MIDIS), ktorá funguje ako distribuované vstupno-výstupné rozhranie.
Digitálny zvukový procesor:
- 8-v{1}}vstupné plnohodnotné zvukové rozhranie vrátane vstavaného sieťového zvuku a podpory zvuku HDMI.
- Integrovaný 5A audio algoritmus, ktorý znižuje dozvuk a hluk, ideálny pre prostredie tried a konferenčných miestností.
- Vstavaný digitálny zosilňovač s menovitým výkonom 2 × 100 W pre čistý a silný zvukový výkon.
Videokonferencie:
- Funkcia lokálneho nahrávania a prehrávania pre videokonferencie.
- Podporuje vzdialené interaktívne SIP hovory, čo umožňuje obojsmernú audio a video komunikáciu pre vzdialenú spoluprácu.
- Voliteľná interaktívna autorizácia viacerých strán pre bezproblémovú integráciu s platformami pre videokonferencie tretích strán s podporou štandardných protokolov.
Bezdrôtový mikrofón:
- Hostiteľ prijímača UHF, podpora bezdrôtového prístupu k ručnému mikrofónu, pre miestne ozvučenie, nahrávanie konferencií, posilnenie prejavu videokonferencie;
Bezdrôtová projekcia obrazovky:
- Podpora bezdrôtového zobrazovania obrazu na ploche prenosného zariadenia, smartfónu alebo tabletu na obrazovku pomocou malého hardvérového kľúča alebo projekčného klienta.
Sieťový prepínač POE:
- Podporuje IPC napájanie, obraz a ovládanie cez jeden kábel, čo zjednodušuje zapojenie a inštaláciu.
- Riadenie siete TCP/UDP pre zariadenia tretích strán, ktoré zlepšuje integráciu systému.
- Poskytuje dokumentáciu rozhrania API pre vlastné integrácie.
Lokálne nahrávanie a prehrávanie:
- Podporuje lokálne nahrávanie 4 až 6 video streamov, čo umožňuje jednoduché ukladanie a prístup k videu.
- Ideálne na nahrávanie stretnutí, živé vysielanie podujatí a školenia.
Vstupné/výstupné rozhranie:
- Podporuje integráciu s multimediálnymi distribuovanými interaktívnymi systémami pre distribuované plánovanie a príkazy.
- Poskytuje viacero možností I/O pre flexibilné pripojenie a správu systému.
Prístup IPC:
- Podporuje až 16 IPC video vstupov so schopnosťou spracovať lokálny výstup a nahrávanie.
- Ideálne pre prostredia vyžadujúce integráciu video sledovania a monitorovania.
Stabilné a spoľahlivé:
- Postavený na vstavanom systéme Linux, ktorý zaisťuje odolnosť voči vírusom a poskytuje bezpečné operačné prostredie.
- Konštrukcia nosnej konštrukcie pre nepretržitú prevádzku 24/7, vďaka čomu je systém vysoko spoľahlivý a vhodný pre kritické aplikácie.
- Zariadenie môže byť inštalované v štandardnej skrini alebo používané samostatne, čo ponúka flexibilné možnosti inštalácie.
- LCD na prednom paneli pre jednoduché monitorovanie a aktualizácie stavu.
- Duálne prepínače napájania (tvrdé a mäkké napájanie) pre bezproblémovú prevádzku a funkciu pohotovostného režimu/prebudenia systému.

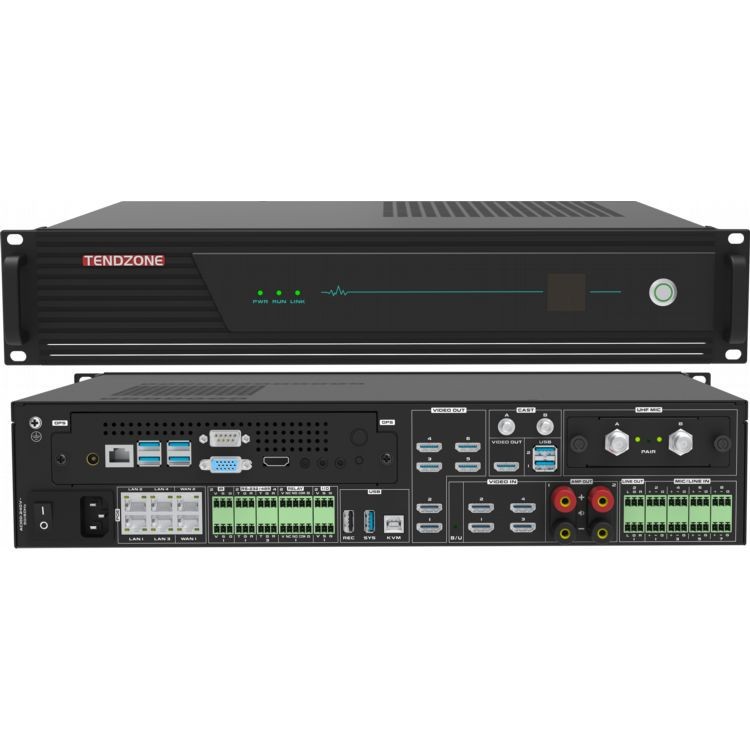

Obrázok zadného panela:
(1) Počítač OPS ( 2 ) Vypínač napájania hostiteľa (3) Napájanie hostiteľa ( 4 ) Gigabitové ethernetové porty * 6 (z toho 4 POE) ( 5 ) IR infračervené rozhranie * 2 ( 6 ) RS-232/485 rozhranie * 3 + RS-232/485 ladiaci port * 1 ( 7 ) riadiaci port ELAY * 2 (napätie a prúd: 12V/nie viac ako 1A ) ( 8 ) I/O rozhranie*2 (napätie a prúd: 12V/nie viac ako 1A) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Výstupný port HDMI * 6 ( 1 1 ) Vstupný port HDMI * 4 ( 1 2 ) Konektor zosilňovača 100 W@8 ohmov * 2 páry ( 13 ) Stereo výstup terminálu L/R Phoenix * 2 (spolu 4 nezávislé zvukové výstupy) (14) Vstupný port MIC/LINE * 8 (15) Bezdrôtová projekcia CAST (16) Modul bezdrôtového hovoru UHF
Populárne Tagy: Integrovaný procesor dvanásť v jednom, Čína výrobcovia integrovaných procesorov dvanásť v jednom, dodávatelia, továreň
ŠPECIFIKÁCIE
|
projektu |
Špecifikácie |
|
Bezpečné a stabilné |
Prijatie priemyselnej systémovej architektúry, vyvinutej na základe systému LINUX, bez vírusov |
|
Dátové rozhranie |
2 USB typu A, 1 USB typu B |
|
Sieťová kamera |
12 lokálnych sieťových kamier, 4 sieťové presmerovanie |
|
Video kodek |
Až 4 kanály kódovania 1080P60, až 4 kanály dekódovania 1080P@60 alebo 8 kanálov kódovania 1080P@30 a 8 kanálov dekódovania 1080P@30; |
|
Audio a video protokol |
Zvuk podporuje G.711, G.722, G722.1, G722.1C, AAC a podporuje dekódovanie tokov zvukového kódu Video podporuje H.264HP, MP, BP, H265MP |
|
Zobrazovací terminál |
Zabudovaná funkcia rozdelenia videa, ktorá dokáže realizovať syntézu jednej obrazovky/obrazu v obraze/obrazu-výstup obrazu, prekrytie titulkov, prekrytie názvu terminálu a zobrazenie loga stanice v jednom, dvojitom, troch, štyroch, piatich, šiestich, sedem, osem, deväť, desať, trinásť a šestnásť rozdelených obrazoviek |
|

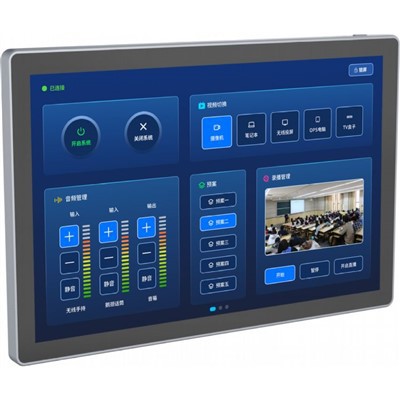

ovládací panel |
Podporuje rôzne ovládacie panely, voliteľný 10.1-palcový káblový dotykový displej Android (štandardne bez nástenného držiaka, bez podpory POE), 10.{3}}palcový sieťový PoE dotykový displej stolného počítača, 10.{{5 }} palcový sieťový PoE nástenný dotykový displej (štandard s nástenným spodným boxom) |
|
Sadzba kodeku |
Maximálne 16 kanálov kodeku 1080P, 512 Kbps ~ 16 Mbps na kanál |
|
Zvukový vstup |
8-way Phoenix terminálový vstup (podporuje 48V fantómový vstup MIC alebo linkový lineárny vstup), 4 -way HDMI vstavaný audio vstup, 1-way OPS audio vstup, 1-way audio vstup bezdrôtovej projekcie (voliteľné), 1-way audio vstup bezdrôtového rečového modulu (voliteľné) |
|
Zvukový výstup |
4-linkový výstup zvuku (alebo 2 páry stereo výstupu Phoenix terminálu L/R), 2-výstup digitálneho zosilňovača s výkonom 100 W@8 ohmov (alebo 2-smerový digitálny výstup 150 W@4 ohmov výstup zosilňovača) , 2 -vložený zvukový výstup HDMI ; podporuje nastavenie hlasitosti, zvuk podporuje synchronizáciu a miešanie. HDMI OUT1 podporuje zosilnenie všetkých audio vstupov, HDMI OUT2~HDMI OUT6 podporuje len sieťové RSTP stream audio zosilnenie. |
|
Video vstup |
4 vstupné rozhrania HDMI, 16 vstupov pre sieťové IP kamery; HDMI IN1 a HDMI IN3 podporujú vstup s maximálnym rozlíšením 4K30 a HDMI IN2 a HDMI IN4 podporujú vstup s maximálnym rozlíšením 1920*1080@60; |
|
Video výstup |
1) 6- kanálové výstupné rozhranie HDMI, z ktorých HDMI OUT2~HDMI OUT6 sú výstupy homologického signálu; HDMI OUT1 podporuje maximálne rozlíšenie výstupu 4K30 a HDMI OUT2~HDMI OUT6 podporuje maximálne rozlíšenie výstupu 1920*1080@60; 2) Keď vstavaný počítač OPS otvorí schôdzu Tencent (ak je kamera pripojená k vstupu HDMI IN), obrazovka vstavaného počítača OPS môže byť výstupom iba z výstupu HDMI OUT1 a HDMI OUT2~6 môže zobraziť iba obrazovku fotoaparát pripojený k HDMI IN; 3) Keď vstavaný OPS otvorí stretnutie Tencent (keď je k USB portu OPS priamo pripojená iba jedna kamera USB ako kolekcia kamier na stretnutie Tencent), vstavaná obrazovka počítača OPS môže byť výstupom z HDMI OUT1~ 6; 4) Keď Tencent Meeting neprebieha, výstup HDMI OUT1 a HDMI OUT2~6 možno vybrať z bezdrôtovej projekcie obrazovky, vstavaného počítača OPS a HDMI IN1~4; |
|
Spracovanie zvuku |
Podporuje automatické zrušenie ozveny (AEC), automatické riadenie zisku (AGC), automatické zrušenie/potlačenie šumu (ANC/ANS), automatické zrušenie spätnej väzby (AFC), zmiešavaciu maticu (AM), kompenzáciu straty paketov (PLC) |
|
Spracovanie videa |
Podporuje prispôsobenie rozlíšenia videa, prepínanie, prideľovanie, rozdelenie obrazovky, rolovanie zobrazenia prekrytia titulkov, prekrytie názvu terminálu, zobrazenie loga stanice a úpravu parametrov obrazu; prekrytie titulkov a názvu terminálu podporuje ľubovoľné nastavenie polohy; logo stanice podporuje nastavenie polohy vľavo hore, vpravo hore, vľavo dole a vpravo dole a podporuje nastavenie zobrazenia priehľadnosti; |
|
Komunikačný protokol |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Sieťové rozhranie |
1 port WAN, 5 portov LAN; alebo nastavte 6 sieťových portov na úplné pripojenie; 4 sieťové porty podporujú napájanie PoE; Poznámka: Ak sa potrebujete pripojiť k prepínaču PoE tretej strany, odporúčame vám použiť sieťový port, ktorý nepodporuje PoE na pripojenie k prepínaču PoE druhej strany, aby ste sa uistili, že jeden zo sieťových portov neposkytuje externé napájanie PoE. . Snažte sa nepripájať priamo k sebe pomocou rozhraní PoE. |
|
Funkcia miešania |
Podporuje tiež lokálne audio, HDMI embedded audio a vzdialené audio RTSP sieťové prístupové toky vstupujúce do mixpultu a dokáže dynamicky zvoliť mixovanie; podporuje tiež vstavaný audio vstup OPS, vstavaný audio vstup pre bezdrôtovú projekciu obrazovky (voliteľné) a vstavaný audio vstup modulu bezdrôtového hovoru (voliteľné) vstupujúci do mixpultu; |
|
Centrálne ovládanie |
Jednodotykové centrálne ovládanie: spínací systém, nastavenie výstupnej hlasitosti, prepnutie zdroja signálu, ovládanie kamery, ovládanie nahrávania a vysielania, diaľkové volanie, ovládanie prostredia atď. Podporuje poskytovanie 12V napájania ovládaciemu panelu cez port RELAY; |
|
Rozhranie kontroly prostredia |
3-cestné RS{1}}/485 rozhranie, 1*RS232/RS485 DEBUG, 2-cestné RELÉ, 2-cestné I/O, 2-cestné infračervené IR |
|
videokonferencia |
Podpora H.323 videokonferenčných hovorov typu point-to-point a odosielania pomocných streamov; Podpora videokonferenčných hovorov typu SIP point-to-point a odosielania pomocných streamov; Jeden počítač podporuje maximálne 6-stranické konferencie (cez protokol SIP), podporuje vytváranie viacerých šablón konferencií, podporuje plánované konferencie a automaticky zvoláva konferencie podľa naplánovaného času; môžete pozvať nové terminály, aby sa pripojili ku konferencii počas konferencie, alebo vyhodiť terminál z konferencie; môžete stlmiť/zrušiť stlmenie akéhokoľvek miesta alebo stlmiť/zrušiť stlmenie všetkých miest jedným kliknutím; Pri použití protokolu H.323 je podporovaná registrácia GK a hovory je možné uskutočňovať cez krátke čísla; Pri použití protokolu SIP je podporovaná registrácia SIP a hovory je možné uskutočňovať cez krátke čísla; |
|
Push stream |
Podporujte streamovanie na nie menej ako 8 rôznych platforiem živého vysielania súčasne |
|
Funkcia živého vysielania |
Podporuje až 10-kanálové multicast, živé vysielanie a na požiadanie |
|
Funkcia nahrávania |
Podporuje použitie ako nahrávací a vysielací distribučný terminál a klient, s maximálne 4 lokálnymi nahrávacími tokmi (alebo nahrávaním 1 4K obrázku), formát nahrávania a vysielania je MP4, podporuje automatické kopírovanie USB flash diskov, nútená aktualizácia systému USB flash disku a obnovenie počiatočnej konfigurácie, podporuje správu obsahu nahrávaných súborov (sťahovanie/exportovanie/úpravy/odstránenie) |
|
Interný pevný disk |
Štandardný 2TB 3.{2}}palcový pevný disk na dohľad, možno rozšíriť na 12TB pevný disk cez USB |
|
Sieťová komunikácia |
Podpora 4 -mixovania a prehrávania zvuku kanálov, podpora sieťového spánku a budenia, prepnutie systému jedným dotykom |
|
Funkcia údržby |
Podporuje správu webového rozhrania, poskytuje rýchlu konfiguráciu portov zariadení, podporuje úpravu hesla webového portu, úpravu IP adresy, obnovenie továrenského nastavenia, aktualizáciu softvéru, kontrolku, infračervené učenie, správu protokolov, ladenie sériového portu, vzdialené ladenie cez Telnet, správu vzdialenej prevádzky a údržby |
|
Vstavaný počítačový modul OPS |
1) Modul počítača OPS (verzia Windows), štandardná konfigurácia integrovaný počítač OPS 11. generácie, pamäť 16G, pevný disk 512G, nainštalovaný s operačným systémom Windows 11 Professional; 2) Je možné nainštalovať funkciu Tencent Conference, ktorá podporuje používanie externých video a audio signálov ako kamery a mikrofónu Tencent Conference. Súčasne môže byť video rozhranie Tencent Conference vyvedené cez lokálne rozhranie HDMI OUT1 a zosilnené cez lokálne audio rozhranie; 3) Rozhranie HDMI OUT2 sa používa ako jediný zdroj pre video vstup Tencent Conference; |
|
Funkcia bezdrôtovej projekcie obrazovky |
1) Voliteľný modul bezdrôtovej projekcie obrazovky podporuje bezdrôtový prenos obrazov z pracovnej plochy prenosného koncového počítača / mobilného telefónu / PAD do hyper-konvergovaných cloudových uzlov prostredníctvom vysielača bezdrôtovej projekcie obrazovky alebo klienta projekcie obrazovky a výstup cez miestne rozhranie HDMI OUT na realizáciu bezdrôtového zdieľania funkcie ako zdieľanie obrázkov/prezentácia/video súbor/kancelárska spolupráca; 2) USB1 sa používa na spárovanie s vysielačom bezdrôtovej projekcie obrazovky; USB2 sa používa na aktualizáciu verzie softvéru bezdrôtového modulu prijímania projekcie obrazovky; 3) Anténa modulu bezdrôtového prijímača môže byť vysunutá na strop konferenčnej miestnosti, aby sa zlepšil príjem signálu z bezdrôtovej projekčnej obrazovky; |
|
Vstavaný bezdrôtový hovorový modul |
Voliteľný modul bezdrôtového mikrofónu/obojku/slúchadiel, ktorý podporuje párovanie s hyper-konvergovanými cloudovými uzlami ako zdroj zvuku pre miestne ozvučenie, miestne nahrávanie a nahrávanie vysielania z konferencie a zosilnenie prejavu videokonferencie; Bezdrôtový modul prijímania reči UHF, podporuje 2 mikrofóny hovoriace súčasne; |
|
Inštalácia |
Inštalácia štandardnej skrinky 2 U telekomunikácií, odporúča sa inštalovať ju v blízkosti periférnych zariadení, aby sa znížilo zaťaženie elektroinštalácie |
|
Veľkosť zariadenia |
Veľkosť produktu: šírka * výška * hĺbka 436,8 mm * 89 mm * 320 mm |
|
Vstupné napätie a prúd |
AC 100~240V/50~60Hz |
|
Spotreba energie zariadenia |
Bez výstupu externého reproduktora a zariadenia napájaného POE: Typická spotreba energie Keď sú pripojené dva externé reproduktory a externé zariadenie napájané POE: Spotreba energie pri plnej záťaži |
|
Hmotnosť zariadenia |
Čistá hmotnosť celého stroja je 9,3 kg a celková hmotnosť s obalom je 12 kg |
|
Prevádzková teplota |
0~45 stupňov funguje |
|
Vlhkosť Nadmorská výška |
10% až 90%, nadmorská výška menšia alebo rovná 5000 metrov |
80W
350 W
