Prehľad CLIMBERA-1008
CLIMBER-1008 je najnovším 9-in{2}} hostiteľom multifunkčného terminálu vyvinutý spoločnosťou Tendzone, ktorý využíva dlhoročné skúsenosti v oblasti integrovaného vývoja produktov. CLIMBER-1008 zahŕňa širokú škálu funkcií vrátane: Peripheral Environmental Control, Video Matrix Switching, Audio Processor, Power zosilňovač, PoE switch, Remote Video Conferencing, Local Recording and Broadcasting, Central Touch Control, Distribuovaný systémový vstup a výstup kodekov ,IPC prístup atď. Vďaka týmto vlastnostiam je CLIMBER-1008 ideálnym riešením pre multimediálne konferenčné miestnosti, učebne, prednáškové sály a multifunkčné priestory. Podporuje rôzne prevádzkové scenáre, čo umožňuje používateľom vykonávať miestne stretnutia, vzdialené konferencie, živé vysielanie, školenia, dohľad a vyučovanie.
CLIMBER-1008 môže fungovať nezávisle cez sieť, inteligentne sa prepája so širokou škálou audio a video multimediálnych periférnych zariadení, ako aj s ovládacími prvkami prostredia. Tento dizajn nielen šetrí priestor na zariadení, ale tiež poskytuje používateľom rôzne pohodlné a intuitívne ovládacie rozhrania.
Séria CLIMBER{0}} je poháňaná novou generáciou čipov na spracovanie médií, ktoré výrazne zlepšujú možnosti spracovania a podporujú videokodeky H.{1}}K@60. Tento pokrok zaisťuje zlepšenú kvalitu obrazu a zvuku a poskytuje používateľom zážitok vo vysokom rozlíšení.
Vlastnosti
Inteligentné centralizované ovládanie:
- Integrované ovládanie multimediálnych zariadení prostredníctvom konferenčného tabletu na dosiahnutie vlastného zvuku a videa, videokonferencie, nahrávanie a vysielanie, jednotná správa periférnych zariadení tretích strán;
- S bežnými centrálnymi riadiacimi rozhraniami ako RS232/485/IR/IO/RELAY.
- Podporuje riadenie protokolu Zigbee IoT.
- Podporuje obojsmerné ovládanie prostredníctvom jediného sériového spojenia.
- Kombinuje káblové ovládanie s bezdrôtovým ovládaním internetu vecí, aby sa zabránilo rušeniu a odpojeniu od štítu.
Vysoké rozlíšenie4K Video Matrix
- 4 v 2 výstup 4K60 HD bezproblémové prepínanie video matice
- Podpora rôznych scénických aplikácií, ako sú: multimediálna konferenčná miestnosť, multimediálna učebňa a iné scény,
- podpora lokálneho centralizovaného ovládania, zobrazovania, ozvučenia a iných potrieb
- Podporuje technológiu kodekov platformy Multimedia Information Distributed Interactive System (MIDIS) a používa sa ako distribuovaný stroj s jedným vstupným/výstupným rozhraním;
Digitálny zvukový procesor
- 8-v{1}}internetovom plnohodnotnom audio rozhraní, vstavaný sieťový zvuk a zvuk HDMI,
- Zabudovaný 5A audio algoritmus, ktorý efektívne eliminuje dozvuky a hluk v triedach.
- Zabudovaný digitálny zosilňovač s menovitým výkonom 2*100W.
Videokonferencie:
- Videokonferenčný terminál s funkciou lokálneho nahrávania a prehrávania
- Podporuje vzdialené interaktívne hovory SIP, čím spĺňa požiadavky obojsmernej interakcie so zvukom a videom
- voliteľná vstavaná interaktívna autorizácia viacerých strán, podpora prístupu k štandardnej platforme videokonferencií tretích strán;
Sieťový prepínač POE:
- Podpora IPC napájacieho zdroja, obrazu a ovládania na jednom riadku,
- podpora zariadení tretích strán na ovládanie siete TCP/UDP,
- môže poskytnúť dokumenty rozhrania API;
Lokálne nahrávanie a prehrávanie:
- Podporuje nahrávanie 4 až 6 miestnych video streamov, nahrávanie stretnutí a ukladanie videa.
Vstupné/výstupné rozhranie:
- podpora prístupu k multimediálnemu distribuovanému interaktívnemu systému pre príkaz distribuovaného plánovania;
IPC prístup:
- Podpora 12 prístupu k videu IPC a pre lokálny výstup, nahrávanie atď.
Stabilnýa spoľahlivý
- Používa sa vstavaný systém Linux, ktorý nie je napadnutý vírusmi.
- Hostiteľ používa dizajn konštrukcie na úrovni nosiča, produkt je stabilný a spoľahlivý, vhodný na 7 x 24 hodín dlhej prevádzky.
- Zariadenie je možné inštalovať do skrinky 1U alebo samostatne. Zobrazí sa LCD na prednom paneli
- Dva vypínače, jeden pevný vypínač a jeden mäkký vypínač, môžu spolupracovať, aby umožnili zariadeniu prejsť do pohotovostného režimu alebo režimu spánku

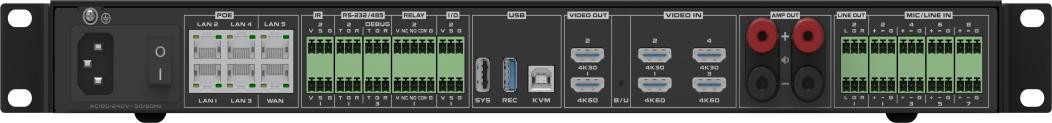

Obrázok zadného panela:
(1) Hostiteľský napájací zdroj ( 2 ) Hostiteľský vypínač ( 3 ) Gigabitové ethernetové porty * 6 (z ktorých 4 sú POE) (4) IR infračervené rozhranie * 2 (5) RS-232/485 rozhranie * {{ 10}} ladenie RS232/485 * 1 ( 6 ) RELÉ riadiaci port * 2 ( napätie a prúd: 12V/nie viac ako 1A ) ( 7 ) I/O rozhranie*2 (napätie a prúd: 12V/nie viac ako 1A) ( 8 ) USB Type-A *2, USB Type-B*1 (9) HDMI výstupný port*2 ( 10 ) HDMI vstupný port *4 ( 11 ) konektory zosilňovača * 2 páry ( 12 ) L/R konektor Phoenix stereo výstup * 2 (13) vstupný port MIC/LINE * 8
Populárne Tagy: Integrovaný procesor deväť v jednom, Čína výrobcovia integrovaných procesorov deväť v jednom, dodávatelia, továreň
ŠPECIFIKÁCIE
|
projektu |
HOREZEC-1008 |
|
Bezpečné a stabilné |
Prijatie priemyselnej systémovej architektúry, vyvinutej na základe systému LINUX, bez vírusov |
|
Dátové rozhranie |
2 USB typu A, 1 USB typu B |
|
Sieťová kamera |
12 lokálnych sieťových kamier, 4 sieťové presmerovanie |
|
Video kodek |
Podporuje až 4K60 kódovanie a dekódovanie videa; podporuje až 4 kanály kódovania 1080P60 a až 4 kanály dekódovania 1080P@60; alebo 8 kanálov s kódovaním 1080P@30 a 8 kanálov s dekódovaním 1080P@30; |
|
Audio a video protokol |
Zvuk podporuje G.711, G.722, G722.1, G722.1C, AAC a podporuje dekódovanie tokov zvukového kódu Video podporuje H.264HP, MP, BP, H265MP |
|
Zobrazovací terminál |
Zabudovaná funkcia rozdelenia videa, ktorá dokáže realizovať syntézu jednej obrazovky/obrazu v obraze/obrazu-výstup obrazu, prekrytie titulkov, prekrytie názvu terminálu a zobrazenie loga stanice v jednom, dvojitom, troch, štyroch, piatich, šiestich, sedem, osem, deväť, desať, trinásť a šestnásť rozdelených obrazoviek |
|
ovládací panel |
Podporuje rôzne ovládacie panely, voliteľný 10.1-palcový káblový dotykový displej Android (štandardne bez nástenného držiaka, bez podpory POE), 10.{3}}palcový sieťový PoE dotykový displej stolného počítača, 10.{{5 }} palcový sieťový PoE nástenný dotykový displej (štandard so spodným nástenným boxom) |
|
Sadzba kodeku |
Maximálne 16 kanálov kodeku 1080P, 512 Kbps ~ 16 Mbps na kanál |
|
Zvukový vstup |
8-cestný vstup Phoenix (podporuje 48 V fantómový vstup MIC alebo linkový lineárny vstup), 4- vstup HDMI vstavaný audio |
|
Zvukový výstup |
4-linkový výstup zvuku (alebo 2 páry stereo výstupu Phoenix terminálu L/R), 2-výstup digitálneho zosilňovača s výkonom 100 W@8 ohmov (alebo 2-smerový digitálny výstup 150 W@4 ohmov výstup zosilňovača) , 2-vložený zvukový výstup HDMI ; podporuje nastavenie hlasitosti, zvuk podporuje synchronizáciu a miešanie |
|
Video vstup |
4 vstupné rozhrania HDMI, 16 vstupov pre sieťové IP kamery; HDMI IN1 a HDMI IN3 podporujú vstup s maximálnym rozlíšením 4K30 a HDMI IN2 a HDMI IN4 podporujú vstup s maximálnym rozlíšením 1920*1080@60; |
|
Video výstup |
2 výstupné rozhrania HDMI, HDMI OUT1 a HDMI OUT2 podporujú maximálne rozlíšenie výstupu 4K30; |
|
Spracovanie zvuku |
Podporuje automatické zrušenie ozveny (AEC), automatické riadenie zisku (AGC), automatické zrušenie/potlačenie šumu (ANC/ANS), automatické zrušenie spätnej väzby (AFC), zmiešavaciu maticu (AM), kompenzáciu straty paketov (PLC) |
|
Spracovanie videa |
Podporuje prispôsobenie rozlíšenia videa, prepínanie, prideľovanie, rozdelenie obrazovky, rolovanie zobrazenia prekrytia titulkov, prekrytie názvu terminálu, zobrazenie loga stanice a úpravu parametrov obrazu; prekrytie titulkov a názvu terminálu podporuje ľubovoľné nastavenie polohy; logo stanice podporuje nastavenie polohy vľavo hore, vpravo hore, vľavo dole a vpravo dole a podporuje nastavenie zobrazenia priehľadnosti; |
|
Komunikačný protokol |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Sieťové rozhranie |
1 port WAN, 5 portov LAN; alebo nastavte 6 sieťových portov na úplné pripojenie; 4 sieťové porty podporujú napájanie PoE; Poznámka: Ak sa potrebujete pripojiť k prepínaču PoE tretej strany, odporúčame vám použiť sieťový port, ktorý nepodporuje PoE na pripojenie k prepínaču PoE druhej strany, aby ste sa uistili, že jeden zo sieťových portov neposkytuje externé napájanie PoE. . Snažte sa nepripájať priamo k sebe pomocou rozhraní PoE. |
|
Funkcia miešania |
Podporuje miestne audio, HDMI embedded audio a vzdialené audio RTSP sieťové prístupové prúdy vstupujúce do mixpultu a dokáže dynamicky zvoliť mixovanie |
|
Centrálne ovládanie |
Jednodotykové centrálne ovládanie: spínací systém, nastavenie výstupnej hlasitosti, prepnutie zdroja signálu, ovládanie kamery, ovládanie nahrávania a vysielania, diaľkové volanie, ovládanie prostredia atď. |
|
Rozhranie kontroly prostredia |
3-cesta RS-232/485 rozhranie, 1*RS232/RS485 DEBUG, 2-cesta RELAY, 2-cesta I/O, 2-cesta infračervené IR |
|
Videokonferencia |
Podpora H.323 videokonferenčných hovorov typu point-to-point a odosielania pomocných streamov; Podpora videokonferenčných hovorov typu SIP point-to-point a odosielania pomocných streamov; Jeden počítač podporuje maximálne 6-stranické konferencie (cez protokol SIP/H.323), podporuje vytváranie viacerých šablón konferencií, podporuje plánované konferencie a automaticky zvoláva konferencie podľa naplánovaného času; môžete pozvať nové terminály, aby sa pripojili ku konferencii počas konferencie, alebo vyhodiť terminál z konferencie; môžete stlmiť/zrušiť stlmenie akéhokoľvek miesta alebo stlmiť/zrušiť stlmenie všetkých miest jedným kliknutím; Pri použití protokolu H.323 je podporovaná registrácia GK a hovory je možné uskutočňovať cez krátke čísla; Pri použití protokolu SIP je podporovaná registrácia SIP a hovory je možné uskutočňovať cez krátke čísla; Počas videokonferencie podporuje šifrovaný prenos zvuku a videa, šifrovanie hovorov typu point-to-point a šifrovanie videokonferenčného hovoru viacerých účastníkov, aby sa zabránilo odpočúvaniu zvuku a videa počas celej konferencie; |
|
Push stream |
Podporujte streamovanie na nie menej ako 8 rôznych platforiem živého vysielania súčasne |
|
Živé vysielanie |
Podporuje až 10-kanálové multicast, živé vysielanie a na požiadanie |
|
Funkcia nahrávania |
Podporuje použitie ako nahrávací a vysielací distribučný terminál a klient, s maximálne 4 lokálnymi nahrávacími tokmi (alebo nahrávaním 1 4K obrázku), formát nahrávania a vysielania je MP4, podporuje automatické kopírovanie USB flash diskov, nútená aktualizácia systému USB flash disku a obnovenie počiatočnej konfigurácie, podporuje správu obsahu nahrávaných súborov (sťahovanie/exportovanie/úpravy/odstránenie) |
|
Distribuované systémy |
Môže sa použiť ako vstupné a výstupné rozhranie distribuovaného systému a podporuje prístup k distribuovanému systému, aby vyhovoval potrebám rôznych klientov (ako je klient Android, klient IOS, klient Hongmeng, klient WINDOWS, klient Kylin atď. ) na vizuálnu kontrolu a distribuované zobrazenie na obrazovke; podporuje párovanie s multimediálnymi distribuovanými riadiacimi systémami, podporuje ovládanie zariadení prostredníctvom vizuálneho náhľadu obrazu, podporuje použitie ako distribuovaný uzolový terminál a realizuje prepojenie medzi zariadeniami |
|
Podpora distribuovaného systému |
Pri použití s distribuovaným systémom podporuje hyperkonvergovaný cloudový uzol rozšírenie audio, video a riadiacich vstupných a výstupných kanálov v spojení so strojom so vstupným rozhraním a strojom s výstupným rozhraním. Vstupný obraz rozhrania HDMI hyper-konvergovaného cloudového uzla môže byť priamo výstupom do stroja s výstupným rozhraním cez sieť pre výstup spájania na veľkej obrazovke. Obraz stroja so vstupným rozhraním môže byť tiež priamo vyvedený na rozhranie HDMI hyper-konvergovaného cloudového uzla prostredníctvom sieťového prenosu. Každé výstupné rozhranie HDMI podporuje viacero kombinácií obrazoviek (tj funkciu rozdelenia obrazovky). |
|
Interný pevný disk |
Štandardný 2 TB 3.{2}}palcový pevný disk na dohľad, možno rozšíriť na 12 TB mobilný pevný disk cez USB |
|
Sieťová komunikácia |
Podpora 4 -mixovania a prehrávania zvuku kanálov, podpora sieťového spánku a budenia, prepnutie systému jedným dotykom |
|
Funkcia údržby |
Podporuje správu webového rozhrania, poskytuje rýchlu konfiguráciu portov zariadení, podporuje úpravu hesla webového portu, úpravu IP adresy, obnovenie továrenských nastavení, aktualizáciu softvéru, kontrolku, infračervené učenie, správu protokolov, ladenie sériového portu, vzdialené ladenie cez Telnet, správu vzdialenej prevádzky a údržby |
|
Inštalácia |
1 Inštalácia štandardnej skrine pre telekomunikácie, odporúča sa inštalovať ju v blízkosti periférnych zariadení, aby sa znížilo zaťaženie elektroinštalácie |
|
Veľkosť zariadenia |
Veľkosť produktu: šírka*výška*hĺbka4 36.8 mm* 45 mm* 318 mm Veľkosť balenia: šírka * výška * hĺbka 560 mm * 135 mm * 408 mm |
|
Hmotnosť zariadenia |
Celková hmotnosť 7,2 kg (vrátane obalových materiálov) |
|
Vstupné napätie a prúd |
AC 100~240V/50~60Hz |
|
Spotreba energie zariadenia |
Bez výstupu externého reproduktora a zariadenia napájaného POE: Typická spotreba energie Keď sú pripojené dva externé reproduktory a externé zariadenie napájané POE: Spotreba energie pri plnej záťaži |
|
Prevádzková teplota |
0~45 stupňov funguje |
|
Vlhkosť Nadmorská výška |
10% až 90%, nadmorská výška menšia alebo rovná 5000 metrov |
40W
340 W
