Prehľad

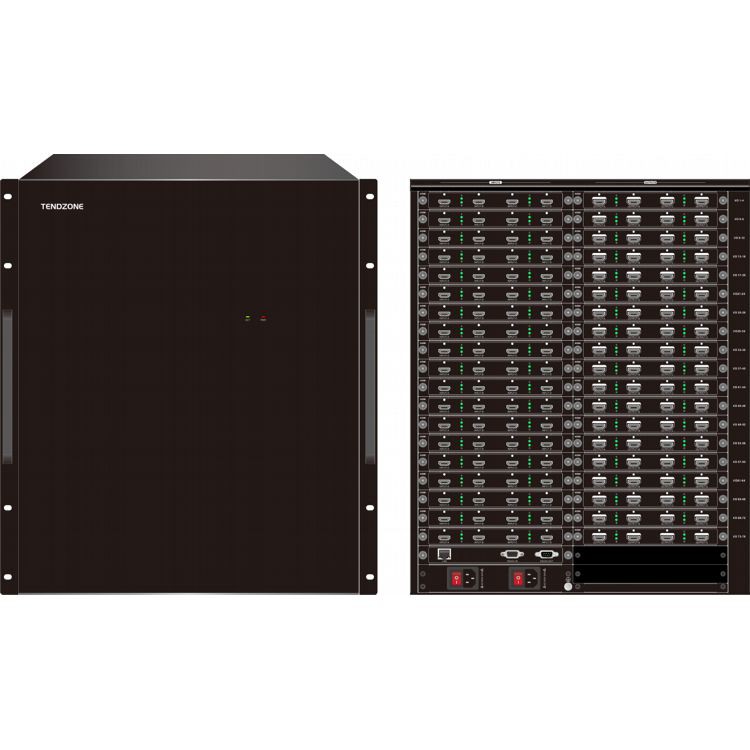

Video nástenný ovládač Tendzone VHM-1919D je nová generácia inteligentného zariadenia na spracovanie obrazu, ktoré naša spoločnosť nedávno uviedla na trh. Čistá hardvérová dizajnová architektúra FPGA podporuje zobrazovanie okien, superpozíciu a roamingové zobrazenie viackanálových Full HD signálov; dokáže nielen zobraziť dynamický obraz na viacerých obrazovkách, ale aj zobraziť viacero dynamických obrázkov na jednej obrazovke, aby sa dosiahla funkcia spájania viacerých okien; obraz má ultra nízku latenciu, žiadnu diskretizáciu a stratu snímok, čím sa dosahuje dokonalé zobrazenie obrazu.
Je špeciálne navrhnutý pre príležitosti, ktoré vyžadujú vysokokvalitné zobrazenie viacerých videoobrazov a je vhodný pre rôzne odvetvia, ako je bezpečnostný monitoring, vojenské velenie, vzdelávanie a výskum, vládne agentúry, publikovanie informácií, reklamné médiá, výstavy, predaj domácich spotrebičov, vystúpenia a zábava atď.
Vlastnosti
- Kompletná hardvérová architektúra FPGA, modulárny dizajn, hybridná štruktúra zásuvných modulov, žiadny vstavaný operačný systém a vynikajúci výkon spracovania obrazu;
- Podpora bezproblémového krížového prepínania bez čiernej obrazovky, zaseknutia obrazovky, chvenia, trhania atď. počas procesu prepínania;
- Podpora spájania veľkých obrazoviek LCD a LED;
- Podpora vstupu viacerých formátov signálu, 4K@60Hz HDMI/DP vstup, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Podporuje výstup v akomkoľvek rozlíšení. Výstupná karta 4K podporuje maximálne rozlíšenie 4096x2160@30, maximálne 4096 pixelov a maximálne 3840 pixelov. 2K výstupná karta podporuje maximálne rozlíšenie 1920x1200@60, maximálne 2560 pixelov a maximálne 1920 pixelov.
- Režim ovládania: WEB, sériový port RS232 a port LAN;
- Príkazy sériového portu môžu realizovať volanie scény, ukladanie scény, cyklovanie scén, prepínanie signálu, dotaz a nastavenie IP atď.
- Podpora funkcie vlastného zobrazenia znakov OSD zdroja vstupného signálu, môžete nastaviť typ písma, veľkosť, farbu, priehľadnosť, polohu atď.
- Podpora ovládania WEB, podpora počítačov, mobilných telefónov, tabletov a iných zariadení na ovládanie systému a kompatibilita s viacerými prehliadačmi. Prostredníctvom WEB používateľského rozhrania je možné realizovať detekciu pripojenia signálnej dosky, prepínanie signálu, volanie scény, ukladanie scény, výber scény, online správu aktualizácií, obnovenie továrenských nastavení atď. (karta pokročilého ovládania);
- Podpora náhľadu vstupného zdroja signálu a zobrazenie ozveny na veľkej obrazovke (pokročilá riadiaca karta);
- Podpora rolovania zobrazenia titulkov a zobrazenia mapy na pozadí s ultra vysokým rozlíšením (pokročilá kontrolná karta);
- Podporuje detekciu všetkých vstupných signálov v reálnom čase, čo používateľom uľahčuje pozorovanie a zisťovanie stavu prístupu k vstupným signálom;
- Podporuje ľubovoľné otváranie okien, prekrytie, roaming, delenie, zväčšovanie, rozťahovanie a orezávanie obrázkov;
- Podporuje zobrazenie obrazu v obraze, zobrazenie prekrytia obrazu, zobrazenie na jednej obrazovke na viacerých obrazovkách a funkcie spájania na veľkej obrazovke;
- Poradie vrstiev a nastavenia vlastností prekryvného okna je možné realizovať prostredníctvom softvéru hostiteľského počítača;
- Výstupná obrazovka podporuje až 8 okien na jednej obrazovke;
- Jediný vstupný zdroj podporuje ľubovoľné okno;
- Vstupné a výstupné dosky podporujú hot swap;
- Podpora ukladania scény, volanie scény, ukážka scény a výber scény;
- Podpora importu a exportu konfigurácie spájania;
- Podporuje orezanie a zobrazenie ľubovoľnej polohy zdroja signálu a rovnaký signál môže podporovať štyri orezania;
- Podpora prednastaveného režimu otvárania okien a flexibilné volanie;
- Podporuje online upgrade celého stroja, uľahčuje údržbu a generálne opravy.
Populárne Tagy: 38 kartový hybridný modulárny video nástenný ovládač, Čína 38 kartový hybridný modulárny video nástenný ovládač výrobcovia, dodávatelia, továreň
ŠPECIFIKÁCIE
|
Všeobecný výkon |
|
|
Špecifikácie podvozku |
12 U |
|
Slot pre vstupnú kartu |
19 |
|
Výstupný slot na kartu |
19 |
|
Maximálny počet vstupných kanálov |
76 |
|
Maximálny počet výstupných kanálov |
76 |
|
Vstupné rozlíšenie |
Najvyššie podporované rozlíšenie je 3840 × 2160 pri 60 Hz |
|
Výstupné rozlíšenie |
Maximálne podporované rozlíšenie 4096 x 2160 pri 30 Hz |
|
Počet okien |
Jedna obrazovka podporuje až 8 obrazoviek |
|
Vstup |
|
|
1 HDMI/1 DP (Vyberte jednu) |
Podpora HDMI 2.0, podpora DP1.2, kompatibilita s HDCP, rozlíšenie podporuje 4096*2160@60Hz a 3840*2160@60Hz |
|
2-kanál DP |
Podpora DP1.1, rozlíšenie podporuje 4096*2160@30Hz a 3840X2160@30 , |
|
2-kanál HDMI |
Podpora HDMI 1.4, kompatibilný s HDCP, rozlíšenie podporuje 4096*2160@30Hz a 3840*2160@30Hz |
|
4-kanál HDMI |
Podpora HDMI 1.3, kompatibilný s HDCP, rozlíšenie podporuje 1920 x 1200 @ 60Hz |
|
4-kanál DVI |
DVI je kompatibilný s HDMI, podporuje štandard HDCP a podporuje rozlíšenie 1920 x 1200 pri 60 Hz , |
|
4-kanál VGA |
Štandard signálu VGA, rozlíšenie podporuje 1920x1080P @ 60Hz , |
|
4-kanál SDI |
Kompatibilné s HD-SDI, 3G SDI, SD I, rozlíšenie podporuje 1920x1080P @ 60Hz |
|
4-kanál CVBS |
Formát signálu CVBS, rozlíšenie podporuje PAL: 720x576I, NTSC: 720x480I |
|
Základná kontrolná karta |
Podporujte ovládanie lokálnej logiky, 232 ovládanie, ako je otváranie okien, roaming atď. 2. Podpora rýchleho centrálneho ovládania RS232 3. Podpora riadenia slučky RS232 |
|
Pokročilá kontrolná karta |
Základná mapa, titulky, echo (8 kanálov), náhľad, WEB funkcie v jednom, vrátane funkcie karty kontroly základnej verzie |
|
Výstup |
|
|
DVI |
DVI je kompatibilný s HDMI, s maximálnym rozlíšením 1920 x 1200 pri 60 Hz , podpora 1920 × 1200 pri 60 Hz |
|
HDMI |
Kompatibilné s HDMI, DVI-D, podpora HDMI 1.3, rozlíšenie až 1920 x 1200 pri 60 Hz , rozlíšenie podporuje HDMI 1.3 , podpora 1920 × 1200 pri 60 Hz |
|
4k HDMI |
Formát video signálu podporuje HDMI 1.4 a maximálne rozlíšenie podporuje 4096 x 2160 pri 30 Hz |
|
Otam |
|
|
Konštrukcia podvozku |
2 sloty pre vstupné kanály, 3 sloty pre výstupné kanály |
|
Veľkosť podvozku (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Hmotnosť (kg) |
5.8 |
|
Spotreba energie (W) |
2 5 |
|
napájací zdroj |
Duálne napájanie, 100V~240V AC, 50/60Hz |
|
Kontrola |
|
|
Ovládanie RS232 |
Rozhranie sériového portu DB9 |
|
Ovládanie TCP/IP |
Kompatibilné s protokolom TCP/IP |
|
Vstupná karta HDMI2.0 – VMH-1I-HD-4K |
|
|
|
Podpora HDMI2.0, kompatibilná s HDCP, podpora DP1.2 |
|
Maximálne vstupné rozlíšenie 3840 x 2160 pri 60 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Duálna vstupná karta 4K DP – VMH-2I-DP-4K |
|
|
|
Podpora DP1.1, kompatibilný s HDCP |
|
Maximálne vstupné rozlíšenie 3840 x 2160 @ 30 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Duálna vstupná karta 4K HDMI – VMH-2I-HD-4K |
|
|
|
Podpora formátov signálu HDMI, DVI-D, podpora štandardov HDMI, kompatibilita s HDCP |
|
Maximálne vstupné rozlíšenie 3840 x 2160 @ 30 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Štvorkanálová vstupná karta HDMI-VMH-4I-HD |
|
|
|
Podpora formátov signálu HDMI, DVI-D, podpora štandardov HDMI, kompatibilita s HDCP |
|
Maximálne vstupné rozlíšenie 1920 x 1200 pri 60 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Vstupná karta Quad DVI-VMH-4I-DV |
|
|
|
Podpora formátov signálu HDMI, DVI-D, podpora HDMI1.3, kompatibilný s HDCP |
|
Maximálne vstupné rozlíšenie 1920 x 1200 pri 60 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Vstupná karta Quad VGA – VMH-4I-VG |
|
|
|
Podpora formátu signálu VGA |
|
Maximálne vstupné rozlíšenie 1920 x 1080 pri 60 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Štvorkanálová vstupná karta SDI-VMH-4I-SD |
|
|
|
Podpora formátu signálu SDI, prenosová vzdialenosť vstupného a výstupného signálu až do 100m |
|
Maximálne vstupné rozlíšenie 1920 x 1080 pri 60 Hz |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Štvorkanálová vstupná karta CVBS-VMH-4I-AV |
|
|
|
Podpora formátu signálu CVBS, adaptívny PAL a NTSC |
|
Podporované rozlíšenie PAL: 720x576I, NTSC: 720x480I |
|
Jediný vstupný signál podporuje ľubovoľné okno |
|
Podpora funkcie prekrytia znakov vstupného signálu |
|
Vďaka vstavanej technológii správy EDID podporuje ovládanie DDC |
|
S funkciou úspory napájania |
|
Zvuková vstupná karta Quad DVI-VMH-4I-DVA |
|
|
|
4-way DVI vstupný signál (DVI rozhranie so zvukom) |
|
Konektor: DVI-I samica |
|
Normálna pracovná spotreba: 7,1W |
|
Formát video signálu: kompatibilný s HDMI, DVI-D |
|
Štandard: Podpora HDMI 1.3, kompatibilný s HDCP |
|
Vstupné rozlíšenie: až 1920 x 1200 pri 60 Hz |
|
Formát zvukového signálu: Vstavaný zvuk podporuje formáty PCM, Dobly Digital, DTS, DTS-HD |
|
Štvorkanálová vstupná zvuková karta HDMI – VMH-4I-HDA |
|
|
|
4-kanálový vstupný signál HDMI, 4-kanálový vstavaný analógový zvukový signál |
|
Konektor: Typ A 19-kolíková zásuvka, zvukový konektor Phoenix |
|
Bežná pracovná spotreba: 9W |
|
Formát video signálu: kompatibilný s HDMI, DVI-D |
|
Štandard: Podpora HDMI 1.3, kompatibilný s HDCP |
|
Vstupné rozlíšenie: až 1920 x 1200 pri 60 Hz |
|
Formát zvukového signálu: Vstavaný zvuk podporuje formáty PCM, Dobly Digital, DTS, DTS-HD; externé audio podporuje formát PCM, PCM 48 kHz |
|
Štvorkanálová dekódovacia karta IP-VMH-4I-IP |
|
|
|
1 vstupné rozhranie RJ45, podporuje dekódovanie štandardného protokolu H.264/H.265/RTSP/RTP; 1 2K HDMI vstup |
|
RJ45 podporuje dekódovanie s rozlíšením 3840*2160@30; HDMI podporuje vstup s rozlíšením až 1920*1200 |
|
Podporuje prístup k sieťovým kamerám od bežných výrobcov na trhu (Hikvision, Dahua atď.); podporuje 1-kanál 4K30HZ alebo 2-kanál 4K@24Hz, alebo 4-kanál 1080P@60Hz, alebo 9-kanál 1080P@25Hz alebo 16-kanál 720P @25Hz alebo 32-kanál D1 dekódovanie sieťového signálu dekódovanie a nástenné zobrazenie |
|
Podporuje viac obrazoviek, vrátane 1 obrazovky, 4 obrazoviek, 9 obrazoviek, 16 obrazoviek, 36 obrazoviek a vlastných rozdelení |
|
Podpora ONVIF, RTSP a ďalších sieťových streamovacích protokolov |
|
Podporuje zväčšenie akéhokoľvek jednotlivého video streamu tak, aby vyplnil okno |
|
Podpora jedného vstupného signálu Podpora ľubovoľného okna |
|
Podpora PTZ ovládania sieťových kamier |
|
Štvorkanálová nezávislá audio výstupná karta-VMH-4O-AD |
|
|
|
4-kanálový analógový zvukový výstup terminálu Phoenix |
|
Konektor: 3-kolíkový zásuvný terminál |
|
Výstupný port: 4-way výstupný port zvuku |
|
Podporujte nezávislé prepínanie zvuku alebo skupinové synchrónne prepínanie viazanej video steny |
|
Podpora nastavenia výstupnej hlasitosti |
|
Podpora ukladania a volania scény |
|
Podpora zvukového formátu PCM, vzorkovacia frekvencia zvuku je 48 kHz |
|
Vstupný konektor podporuje vstavaný alebo externý zvuk |
|
S funkciou vypnutia pamäte |
|
Výstupná karta Quad DVI (dve vrstvy) – VMH-4O-DV |
|
|
|
Podpora formátov signálu DVI, HDMI |
|
Maximálne výstupné rozlíšenie je 1920 x 1200 pri 60 Hz a podporuje vlastné výstupné rozlíšenie |
|
Výstupná obrazovka podporuje viacero funkcií, ako je spájanie, delenie, prekrývanie, približovanie, rozťahovanie, strihanie, obraz v obraze, roaming atď. |
|
Výstupná externá obrazovka s jedným displejom podporuje až 2 okná displeja |
|
S funkciou vypnutia pamäte |
|
Štvorkanálová výstupná karta HDMI (dve vrstvy) -VMH-4O- HD |
|
|
|
Podpora formátov signálu DVI, HDMI |
|
Maximálne výstupné rozlíšenie je 1920 x 1200 pri 60 Hz a podporuje vlastné výstupné rozlíšenie |
|
Výstupná obrazovka podporuje viacero funkcií, ako je spájanie, delenie, prekrývanie, približovanie, rozťahovanie, strihanie, obraz v obraze, roaming atď. |
|
Výstupná externá obrazovka s jedným displejom podporuje až 2 okná displeja |
|
S funkciou vypnutia pamäte |
|
Duálna 4K výstupná karta HDMI (dve vrstvy) – VMH-2O-HD-4K |
|
|
|
Podpora formátov signálu DVI, HDMI |
|
Maximálne výstupné rozlíšenie podporuje až 4096 x 2160 pri 30 Hz a podporuje vlastné výstupné rozlíšenie |
|
Výstupná obrazovka podporuje viacero funkcií, ako je spájanie, delenie, prekrývanie, približovanie, rozťahovanie, strihanie, obraz v obraze, roaming atď. |
|
Výstupná externá obrazovka s jedným displejom podporuje až 2 okná displeja |
|
S funkciou vypnutia pamäte |
|
Dvojkanálová výstupná karta DVI (štyri vrstvy) – VMH-2O-DV |
|
|
|
2-výstupný signál DVI |
|
Konektor: DVI-I samica |
|
Bežná pracovná spotreba: 8,8W |
|
Formát video signálu: DVI kompatibilný s HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Výber vrstvy: Podpora 4 2vrstvy signálu K alebo 2 4vrstva signálu K@30 alebo 1 4vrstva signálu K@60 |
|
Dvojkanálová výstupná karta HDMI (štyri vrstvy) -VMH-2O-HD |
|
|
|
2-cesta výstupného signálu HDMI; |
|
Konektor: Typ A 19-kolíková zásuvka; |
|
Normálna pracovná spotreba: 8,8W; |
|
Formát video signálu: kompatibilný s HDMI, DVI-D; |
|
Štandard: Podpora HDMI 1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Jednokanálová výstupná karta DVI (osem vrstiev) -VMH-1O-DV |
|
|
|
1-kanálový výstupný signál DVI; |
|
Konektor: DVI-I samica port; |
|
Normálna pracovná spotreba: 8,8W; |
|
Formát video signálu: DVI kompatibilný s HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Výber vrstvy: podpora 8-kanálových 2K signálových vrstiev alebo 4-kanálových 4K@30 signálových vrstiev alebo 2-kanálových 4K@60 signálových vrstiev; |
|
Jednokanálová výstupná karta HDMI (osem vrstiev) -VMH-1O-HD |
|
|
|
1 výstupný signál HDMI; |
|
Konektor: Typ A 19-kolíková zásuvka; |
|
Normálna pracovná spotreba: 8,8W; |
|
Formát video signálu: kompatibilný s HDMI, DVI-D; |
|
Štandard: Podpora HDMI 1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Riadiaca karta základnej verzie -VMH-CC-DE |
|
|
|
Podporujte ovládanie lokálnej logiky, ako je otváranie okien, roaming atď. |
|
Podpora rýchleho centrálneho ovládania RS232 |
|
Podpora riadenia slučky RS232 |
|
Pokročilá riadiaca karta -VMH-CC-AE |
|
|
|
Podporujte ovládanie lokálnej logiky, ako je otváranie okien, roaming atď. |
|
Podpora rýchleho centrálneho ovládania RS232 |
|
Podpora riadenia slučky RS232 |
|
Podporujte základnú mapu s vysokým rozlíšením |
|
Podpora rolovania titulkov |
|
Podpora ozveny ukážky |
|
Zabudované ovládanie interakčného rozhrania WEB medzi človekom a počítačom, humanizovaný dizajn, podporuje počítače, mobilné telefóny, tablety a iné zariadenia na ovládanie systému a je kompatibilný s viacerými prehliadačmi, vďaka čomu je obsluha pohodlnejšia |
|
Prostredníctvom WEB používateľského rozhrania je možné realizovať detekciu pripojenia signálnej dosky, prepínanie signálu, náhľad signálu, volanie scény, uloženie scény, výber scény, online správu upgradov, obnovenie továrenských nastavení atď. |
|
Multifunkčná karta kontroly prostredia-VMH-IO-FDE |
|
|
|
Signálne rozhranie: 1 3-pin Phoenix RS485 rozhranie, 1 RS232 samec konektor, 1 IR IN prijímač, 1 IR OUT 3,5 mm rozhranie, 2 IO 3-pin Phoenix rozhrania, 1 RJ45 rozhranie, 1 tlačidlo reset |
|
Podporuje vzájomné preposielanie protokolov viacerých portov; podporuje sieť k sériovému portu, sériový port k sieti, sieť k sieti, IO do siete sériový, infračervené ovládanie, infračervené učenie |
|
Podpora viacerých prenosových rýchlostí |
|
Každý port môže podporovať presmerovanie až 30 paketov |
|
Preposielanie výstupného riadenia, môže ovládať rôzne periférie, môže vyvinúť svoje vlastné rozhranie |
|
Podporujte infračervené učenie |
|
S funkciou úspory napájania |
