Prehľad produktu
Toto vysokovýkonné profesionálne spínacie zariadenie efektívne spravuje audio a video signály, vďaka čomu je ideálne pre rôzne aplikácie vrátane vysielacích a televíznych projektov, multimediálnych konferenčných sál, veľkoplošných obrazoviek, televízneho vyučovania a veliteľských/riadiacich centier.
Podporuje rôzne formáty signálu vrátane CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT a Optical, čím zaisťuje bezproblémové prepínanie a prenos medzi rôznymi typmi vstupu/výstupu
Vlastnosti
- 32-vstupné a 32-výstupné rozhranie karty na prepínanie audio a video signálu;
- Technológia prepínania zberníc, každý signál môže byť prenášaný nielen bod-bod, ale aj samotným zbernicovým kanálom, čím sa zabezpečí zobrazenie všetkých signálov v reálnom čase;
- Technológia zdvojenia frekvencie a linky môže zlepšiť zobrazenie obrazových signálov zdvojnásobením linky a frekvencie;
- Bezproblémové krížové prepínanie, bez čiernej obrazovky, prilepenej obrazovky, trhania, trhania atď. počas procesu prepínania;
- K dispozícii sú viaceré typy signálov: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optický;
- Rozlíšenie je nastaviteľné, podporuje až 4096 x 2160P pri 60 Hz;
-
Podpora výstupných kanálov, ktoré majú byť zatvorené alebo otvorené jednotlivo alebo úplne;
-
Bezproblémová vstupná karta podporuje funkciu vlastného zobrazenia znakov na obrazovke OSD, ktorá môže prekrývať a zobrazovať vlastný čínsky obsah na akomkoľvek vstupnom kanáli vľavo hore, vľavo dole, vpravo hore, vpravo dole atď., a dá sa nastaviť farba znakov. ;
-
Podpora sériového portu RS232, sieť TCP/IP, ovládanie na prednom paneli, otvorený riadiaci protokol;
-
Podpora ovládania používateľského rozhrania GUI a humanizovaného dizajnu;
-
úprava a prispôsobenie informácií EDID;
-
Podporujte funkciu dotazovania na stav aktuálneho vstupného a výstupného kanála;
-
Podpora ukladania a volania viacerých scén;
-
Signálny port podporuje pripojenie za chodu.
Populárne Tagy: Hybridná modulárna video matica 32x32, Čína Výrobcovia hybridnej modulárnej video matice 32x32, dodávatelia, továreň
|
Hostiteľ |
|
|
popísať |
Podporuje až 32 vstupných a 32 výstupných rozhraní karty na prepínanie audio a video signálu, podporuje výmenu za chodu |
|
ovládanie |
|
|
Sériový riadiaci port |
DB9 RS232 zásuvkový konektor |
|
Konfigurácia pinov |
Kolík 2 TX, Kolík 3 RX, Kolík 5 GND |
|
Panelová konštrukcia podvozku |
Zásuvný signál, 8 slotov pre vstupné karty je možné vložiť s 8 kartami pre vstup signálu, 8 slotov pre výstupné karty je možné vložiť s 8 kartami pre výstup signálu |
|
Ovládacie prvky na prednom paneli |
Tlačidlo |
|
konvenčné |
|
|
Prevádzková teplota |
-0-+50 stupeň |
|
Relatívna vlhkosť |
10%-90% |
|
napájací zdroj |
AC 100-240V , 50/60 Hz, spotreba energie hostiteľa bez zaťaženia 60 W, bez dosky |
|
Veľkosť podvozku (mm) |
|
|
VMC{{0}}: 436,6L x 320,0W x 221,5H |
|
|
Vstupná signálová karta-VMC-4I-HD-4K |
|||
|
|
|||
|
Vstupný signál |
4-kanálový signál HDMI, 4-kanálový analógový zvukový signál |
Spotreba energie |
12.5W |
|
Vstupné konektory |
Typ A 19-zásuvka s kolíkmi, 3-zásuvná svorkovnica s kolíkmi |
Farebná hĺbka |
8 bit |
|
Typ signálu |
HDMI, DVI-D, automatická identifikácia vstupných signálov |
šírku pásma |
10,2 Gbps |
|
teplota |
0 stupeň - +50 stupeň |
vlhkosť |
10% - 90% |
|
Rozlíšenie |
Maximálne vstupné rozlíšenie 4096 x 2160P pri 60 Hz, vstupné adaptívne |
||
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
štandardná |
Podpora HDMI1.4, HDCP2.2 |
||
|
Správa EDID |
Podpora funkcie učenia EDID |
||
|
Ďalšie vlastnosti |
Podpora nastavenia farebnosti, jasu, kontrastu, teploty farieb a ostrosti, podpora funkcie prekrývania znakov, hot plug |
||
|
Karta vstupného signálu-VMC-4I-OF |
|||
|
|
|||
|
Vstupný signál |
4-kanálový signál z optického vlákna, automatické rozpoznanie vstupného signálu |
Spotreba energie |
24W |
|
Vstupné konektory |
Modul optických vlákien |
Typy údajov |
DVI/HDMI |
|
Maximálna sadzba |
10,2 Gbps |
Relatívna vlhkosť |
10%-90% |
|
teplota |
0 stupeň -+50 stupeň |
Farebná hĺbka |
8bit, 10bit, 12bit, 16bit |
|
Modul optických vlákien |
|||
|
Špecifikácie rozhrania |
LC rozhranie |
||
|
Optický signál |
9 nastaviteľných rozlíšení, najvyššie vstupné rozlíšenie je 4096 x 2160 pri 30 Hz |
||
|
Prenosová vzdialenosť |
Je potrebné použiť s optickým vysielačom/prijímačom, 4096 x 2160 @ 30 Hz jednorežimové vlákno maximálna prenosová vzdialenosť je 2 km, multirežim je 300 M |
||
|
Maximálna rýchlosť prenosu dát |
10,2 Gbit/s |
||
|
iné |
|||
|
Funkcia |
Podporujte funkciu prekrývania znakov a hot swap |
||
|
Vstupná signálna karta-VMC-4I-HBT |
|||
|
|
|||
|
Video vstup |
|||
|
Vstupný signál |
4-kanál HDBT signál, automatická identifikácia vstupného signálu |
Vstupná úroveň |
TMDS 2,9V-3,3V |
|
Vstupné konektory |
RJ45, so žltozeleným dvojfarebným indikátorom |
Vstupná impedancia |
Diferenciálna linka 100Ω |
|
Spotreba energie |
21W |
||
|
Zvukový vstup |
|||
|
Vstupný signál |
4-kanálový stereo signál |
Vstupné konektory |
3,5 mm audio jack |
|
Vstupná impedancia |
75Ω |
Frekvenčná odozva |
20 Hz-20 kHz |
|
ovládanie |
|||
|
Riadiaci signál |
4-smerový riadiaci signál RS232 |
Riadiaci port |
3-zásuvná svorkovnica s kolíkmi |
|
protokol |
Podpora protokolu RS232, podpora IR, obojsmerný transparentný prenos RS232 |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
10,2 Gbps |
|
Rozlíšenie |
Podporuje až 1920 × 1080 @ 60 Hz |
Presluchy |
<-50dB@5MHz |
|
Prenosová vzdialenosť |
1080p Menšie alebo rovné 70 m |
Rýchlosť prepínania |
200 ns (max.) |
|
Prevádzková teplota |
-10 stupeň -+40 stupeň |
Relatívna vlhkosť |
10%-90% |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Štandard HDMI |
Podpora HDMI 1.4a |
||
|
EDID, HDCP |
Podpora manuálnej správy EDID, kompatibilná s HDCP1.4 |
||
|
Ďalšie vlastnosti |
Podporuje nastavenie chromatickosti, jasu, kontrastu, teploty farieb a ostrosti, funkciu prekrývania znakov, hot plug a funkciu externého napájania PoH |
||
|
Vstupná signálna karta-VMC-2I-HBT-4K |
|||
|
|
|||
|
Video vstup |
|||
|
Vstupný signál |
2 -kanál HDBT signál, automatické rozpoznanie vstupného signálu |
Vstupná úroveň |
TMDS 2,9V-3,3V |
|
Vstupné konektory |
RJ45, so žltozeleným dvojfarebným indikátorom |
Vstupná impedancia |
Diferenciálna linka 100Ω |
|
Spotreba energie |
21W |
||
|
Zvukový vstup |
|||
|
Vstupný signál |
2--cestný stereo signál |
Vstupné konektory |
3,5 mm audio jack |
|
Vstupná impedancia |
75Ω |
Frekvenčná odozva |
20 Hz-20 kHz |
|
ovládanie |
|||
|
Riadiaci signál |
2-cestný riadiaci signál RS232 |
Riadiaci port |
3-zásuvná svorkovnica s kolíkmi |
|
protokol |
Podpora protokolu RS232, podpora IR, obojsmerný transparentný prenos RS232 |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
10,2 Gbps |
|
Rozlíšenie |
Podporuje až 4096 x 2160P pri 30 Hz |
Presluchy |
<-50dB@5MHz |
|
Prenosová vzdialenosť |
1080p Menšie alebo rovné 70 m |
Rýchlosť prepínania |
200 ns (max.) |
|
Prevádzková teplota |
-10 stupeň -+40 stupeň |
Relatívna vlhkosť |
10%-90% |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Štandard HDMI |
Podpora štandardu HDMI 1.4 |
||
|
EDID, HDCP |
Podpora manuálnej správy EDID, podpora HDCP2.2 a spätná kompatibilita |
||
|
Ďalšie vlastnosti |
Podporuje nastavenie chromatickosti, jasu, kontrastu, teploty farieb a ostrosti, funkciu prekrývania znakov, hot plug a funkciu externého napájania PoH |
||
|
Vstupná signálna karta-VMC-4I-DV |
|||
|
|
|||
|
Vstupný signál |
4-cesta signálu DVI |
Vstupná úroveň |
TMDS 2,9V-3,3V |
|
Vstupné konektory |
DB ženského portu24+5 |
Vstupná impedancia |
75Ω |
|
Spotreba energie |
10W |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
Maximálna rýchlosť prenosu dát 4,95 Gbit/s |
|
Video signál |
DVI, HDMI, VGA, C-VIDEO, YPbPr, automatická identifikácia vstupných signálov |
Maximálne časové oneskorenie |
5 nS (± 1 nS) |
|
Typy údajov |
8 bit |
Presluchy |
<-50dB@5MHz |
|
Rýchlosť prepínania |
200ns (max) presluchy |
Rozlíšenie |
Podporuje až 1920 × 1200 @ 60 Hz |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Vzorkovacia frekvencia zvuku |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Správa EDID a DDC |
Podporuje rozšírenú identifikáciu zobrazenia (EDID) a kanál údajov zobrazenia (DDC) pomocou štandardov DVI a HDMI |
||
|
Správa HDCP |
Podporuje ochranu digitálneho obsahu s vysokou šírkou pásma (HDCP) a využíva štandardy DVI a HDMI1.3 |
||
|
Ďalšie vlastnosti |
Podpora nastavenia chromatickosti, jasu, kontrastu, teploty farieb a ostrosti, funkcia prekrývania znakov, hot plug |
||
|

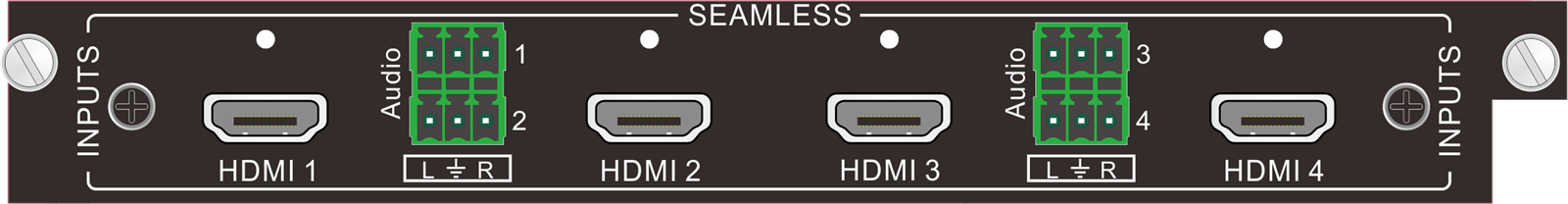

Vstupná signálová karta-VMC-4I-HD |
|||
|
|
|||
|
Vstupný signál |
4-kanálový signál HDMI (kompatibilný s DVI), 4-kanálový analógový zvukový signál |
Spotreba energie |
10W |
|
Vstupné konektory |
Typ A 19-zásuvka s kolíkmi, 3-zásuvná svorkovnica s kolíkmi |
Farebná hĺbka |
8 a 10 a 12 bit |
|
Typ signálu |
HDMI, DVI-D, automatická identifikácia vstupných signálov |
šírku pásma |
6,75 Gbps |
|
teplota |
0 stupeň - +50 stupeň |
vlhkosť |
10% - 90% |
|
štandardná |
Podpora HDMI 1.3, kompatibilná so štandardom HDCP |
Rozlíšenie |
Podporuje až 1920 × 1080 @ 60 Hz |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Správa EDID a DDC |
Podporuje rozšírenú identifikáciu zobrazenia (EDID) a kanál údajov zobrazenia (DDC) pomocou štandardov DVI a HDMI |
||
|
Ďalšie vlastnosti |
Podpora nastavenia chromatickosti, jasu, kontrastu, teploty farieb a ostrosti, funkcia prekrývania znakov, hot plug |
||
|
Vstupná signálna karta-VMC-4I-VG |
|||||
|
|
|||||
|
Video vstup |
|||||
|
Vstupný signál |
4-cesta signálu VGA |
Vstup spojky |
Len AC spojka |
||
|
Vstupné konektory |
15-zásuvka typu D s kolíkom |
Vstupná úroveň |
{{0}}.5-2.0Vp-p |
||
|
Vstupná impedancia |
75Ω |
||||
|
Zvukový vstup |
|||||
|
Vstupný signál |
4 kanály analógových audio signálov |
Vstupná impedancia zvuku |
>10KΩ |
||
|
Vstupné konektory |
3-zásuvná svorkovnica s kolíkmi |
Vstupná impedancia |
75Ω |
||
|
Frekvenčná odozva |
20 Hz-20 kHz |
||||
|
konvenčné |
|||||
|
Získať |
{0} dB |
Šírka pásma |
YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz |
||
|
Rýchlosť prepínania |
200 ns (max.) |
Presluchy |
<-50dB@5MHz |
||
|
Video signál |
VGA (RGBHV), YPbPr, C-VIDEO, automatická identifikácia vstupných signálov |
||||
|
Sýtosť priestor |
Podporuje úpravu farebného priestoru: YCBCR\RGB |
Rozlíšenie |
Podporuje až 1920 × 1200 @ 60 Hz |
||
|
Spotreba energie |
12W |
||||
|
Ďalšie vlastnosti |
Podporuje nastavenie hodnôt chromatickosti, jasu, kontrastu, teploty farieb a ostrosti; funkcia prekrývania znakov; horúca zástrčka; automatická korekcia vstupu signálu VGA; obnovenie jedného portu na výrobné nastavenia |
||||
|
Vstupná signálna karta-VMC-4I-AV |
|||||||
|
|
|||||||
|
Vstupný signál |
4-kanálový signál CVBS, 4-kanálový analógový zvukový signál |
Podporované audio formáty |
stereofónny |
||||
|
Vstupné konektory |
BNC konektor, 3-zásuvná svorkovnica |
Štandardné |
Podpora formátov PAL a NTSC |
||||
|
Spotreba energie |
11W |
Rozlíšenie |
7 nastaviteľných úrovní až do 1920×1080@60Hz |
||||
|
konvenčné |
|||||||
|
Zvuková hladina hluku |
-80dB |
Maximálne skreslenie zvuku |
2.0V |
||||
|
Prevádzková teplota |
0 stupeň - +50 stupeň |
Relatívna vlhkosť |
10% - 90% |
||||
|
šírku pásma |
6,75 Gbps |
Funkcia automatického škálovania riadkov |
podporu |
||||
|
Ďalšie vlastnosti |
Podporuje nastavenie farebnosti, jasu, kontrastu, teploty farieb a ostrosti; funkcia prekrývania znakov; horúca zástrčka |
||||||
|
Vstupná signálna karta-VMC-4I-SD |
|||||||
|
|
|||||||
|
Vstupný signál |
4-kanálový signál SDI (každý s jedným výstupom slučky SDI) |
Vstupná úroveň |
TMDS 2,9V-3,3V |
||||
|
Vstupné konektory |
BNC konektory |
Vstupná impedancia |
75Ω |
||||
|
Video signál |
SDI, HD-SDI, 3G-SDI, automatická identifikácia vstupných signálov |
Spotreba energie |
14W |
||||
|
konvenčné |
|||||||
|
Farebná hĺbka |
8, 10 a 12 bit |
Pracovná vzdialenosť |
1080p Menej alebo rovné 100 m (použite vysokokvalitný kábel) |
||||
|
šírku pásma |
6,75 Gbps |
Maximálne rozlíšenie |
1080p pri 60 Hz |
||||
|
Prevádzková teplota |
0 stupeň - +50 stupeň |
Relatívna vlhkosť |
10% - 90% |
||||
|
Funkcia zdvojenia riadku |
podporu |
Rozlíšenie |
Podporuje až 1920 × 1080 pri 60 Hz; |
||||
|
Ďalšie vlastnosti |
Podporuje nastavenie farebnosti, jasu, kontrastu, teploty farieb a ostrosti; funkcia prekrývania znakov; horúca zástrčka |
||||||
|
Vstupná signálna karta-VMC-4I-HV |
|||||
|
|
|||||
|
Vstupný signál |
2-way HDMI signál (kompatibilný s DVI); 2-cesta signálu VGA; 4-kanálový stereo zvukový signál |
Spotreba energie |
12W |
||
|
Vstupné konektory |
Typ A 19-kolíková zásuvka; 15-kolíková zásuvka typu D; 3-zásuvná svorkovnica s kolíkmi |
||||
|
Rozlíšenie |
Podporuje až 1920 × 1080 @ 60 Hz |
||||
|
konvenčné |
|||||
|
HDMI port: |
|||||
|
Farebná hĺbka |
8 a 10 a 12 bit |
Typ signálu |
HDMI, DVI-D, automatická identifikácia vstupných signálov |
||
|
šírku pásma |
6,75 Gbps |
teplota |
0 stupeň - +50 stupeň |
||
|
vlhkosť |
10% - 90% |
||||
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||||
|
štandardná |
Podpora HDMI 1.3, kompatibilná so štandardom HDCP |
||||
|
Správa EDID a DDC |
Podporuje rozšírenú identifikáciu zobrazenia (EDID) a kanál údajov zobrazenia (DDC) |
||||
|
VGA port: |
|||||
|
Vstup spojky |
Len AC spojka |
Vstupná úroveň |
{{0}}.5-2.0Vp-p |
||
|
Vstupná impedancia |
75Ω |
Frekvenčná odozva |
20 Hz-20 kHz |
||
|
Získať |
{0} dB |
Presluchy |
<-50dB@5MHz |
||
|
Rýchlosť prepínania |
200 ns (max.) |
Sýtosť priestor |
Podpora úpravy YCBCR\RGB |
||
|
Video signál |
VGA (RGBHV), YPbPr, C-VIDEO, automatická identifikácia vstupných signálov |
||||
|
Ďalšie funkcie |
Podporuje automatickú korekciu vstupu signálu VGA a obnovenie továrenského nastavenia jedného portu |
||||
|
Funkcia |
Podpora hot plug and unplug, podpora chroma, jasu, kontrastu, farebnej teploty a nastavenia hodnoty ostrosti, podpora funkcie prekrývania znakov |
||||
|
Karta výstupného signálu-VMC-4O-HD-4K |
|||
|
|
|||
|
Výstupný signál |
4-kanálový signál HDMI, 4-kanálový analógový zvukový signál |
Spotreba energie |
12.5 W |
|
Výstupné konektory |
Typ A 19-zásuvka s kolíkmi, 3-zásuvná svorkovnica s kolíkmi |
Farebná hĺbka |
8 bit |
|
konvenčné |
|||
|
Typ signálu |
HDMI, DVI-D |
šírku pásma |
10,2 Gbps |
|
teplota |
0 stupeň - +50 stupeň |
vlhkosť |
10% - 90% |
|
Rozlíšenie |
8 nastaviteľných úrovní, až do 4096 x 2160 pri 60 Hz |
||
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
štandardná |
Podpora HDMI1.4, HDCP2.2 |
||
|
Správa EDID a DDC |
Podpora funkcie učenia EDID a komunikácie DDC |
||
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu, nezávislý prenos zvukového signálu a zapojenie pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-OF |
|||
|
|
|||
|
Výstupný signál |
4-cesta signálu optického vlákna |
Spotreba energie |
32W |
|
Výstupné konektory |
Modul optických vlákien |
Maximálna sadzba |
10,2 Gbps |
|
Typy údajov |
DVI/HDMI |
teplota |
0 stupeň -+50 stupeň |
|
Relatívna vlhkosť |
10%-90% |
Farebná hĺbka |
8bit, 10bit, 12bit, 16bit |
|
Rozlíšenie |
Podporuje 36 nastaviteľných rozlíšení s najvyšším výstupným rozlíšením 4K @ 30 Hz |
||
|
Modul optických vlákien |
|||
|
Špecifikácie rozhrania |
LC rozhranie |
||
|
Optický signál |
Maximálna prenosová vzdialenosť jednorežimového optického vlákna je 2 km a viacrežimového 300 m |
||
|
Prenosová vzdialenosť |
Prenosová vzdialenosť 4K30: jednorežimové optické vlákno má maximálnu prenosovú vzdialenosť 2 km a viacrežimové je 300 m |
||
|
Ďalšie funkcie |
|||
|
Podpora nastavenia výstupného formátu pomocou pokynov, podpora pripojenia a odpojenia za chodu |
|||
|
Karta výstupného signálu-VMC-4O-HBT |
|||
|
|
|||
|
Video výstup |
|||
|
Výstupný signál |
4-kanál HDBT signál |
Výstupná úroveň |
TMDS 2,9V-3,3V |
|
Výstupné konektory |
RJ45, so žltozeleným dvojfarebným indikátorom |
Výstupná impedancia |
Diferenciálna linka 100Ω |
|
Spotreba energie |
21W |
||
|
Zvukový výstup |
|||
|
Výstupný signál |
4-kanálový stereo signál |
Výstupné konektory |
3,5 mm audio jack |
|
Výstupná impedancia |
75Ω |
Frekvenčná odozva |
20 Hz-20 kHz |
|
ovládanie |
|||
|
Riadiaci signál |
4-smerový riadiaci signál RS232 |
Riadiaci port |
3-zásuvná svorkovnica s kolíkmi |
|
protokol |
Podpora protokolu RS232 |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
10,2 Gbps |
|
Rozlíšenie |
Bezproblémová podpora až do 1080p |
Presluchy |
<-50dB@5MHz |
|
Prenosová vzdialenosť |
1080p Menšie alebo rovné 70 m |
Rýchlosť prepínania |
200 ns (max.) |
|
Prevádzková teplota |
-10 stupeň -+40 stupeň |
Relatívna vlhkosť |
10%-90% |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Štandard HDMI |
Podpora HDMI 1.4, kompatibilný s HDCP 2.2 |
||
|
Správa EDID a DDC |
Podpora manuálnej správy EDID a komunikačnej funkcie DDC |
||
|
Rozlíšenie |
Podporuje 36 nastaviteľných rozlíšení s najvyšším výstupným rozlíšením 1920 × 1080 pri 60 Hz |
||
|
Prenosová vzdialenosť |
Prenosová vzdialenosť 1920×1080P60Hz až 70 metrov |
||
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu, hot plug a funkcie externého napájania PoH pomocou príkazov |
||
|
Karta výstupného signálu-VMC-2O-HBT-4K |
|||
|
|
|||
|
Video výstup |
|||
|
Výstupný signál |
2--cestný signál HDBT |
Výstupná úroveň |
TMDS 2,9V-3,3V |
|
Výstupné konektory |
RJ45, so žltozeleným dvojfarebným indikátorom |
Výstupná impedancia |
Diferenciálna linka 100Ω |
|
Spotreba energie |
21W |
||
|
Zvukový výstup |
|||
|
Výstupný signál |
2--cestný stereo signál |
Výstupné konektory |
3,5 mm audio jack |
|
Výstupná impedancia |
75Ω |
Frekvenčná odozva |
20 Hz-20 kHz |
|
ovládanie |
|||
|
Riadiaci signál |
4-smerový riadiaci signál RS232 |
Riadiaci port |
3-zásuvná svorkovnica s kolíkmi |
|
protokol |
Podpora protokolu RS232 |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
10,2 Gbps |
|
Rozlíšenie |
Podporuje až 4096 x 2 160 @ 30 Hz |
Presluchy |
<-50dB@5MHz |
|
Prenosová vzdialenosť |
1080p Menej ako alebo rovné 70 m, 4K Menej ako alebo rovné 40 M |
Rýchlosť prepínania |
200 ns (max.) |
|
Prevádzková teplota |
-10 stupeň -+40 stupeň |
Relatívna vlhkosť |
10%-90% |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Štandard HDMI |
Podpora HDMI 1.4, kompatibilný s HDCP 2.2 |
||
|
Správa EDID a DDC |
Podpora manuálnej správy EDID a komunikačnej funkcie DDC |
||
|
Rozlíšenie |
Podporuje 36 nastaviteľných rozlíšení s najvyšším výstupným rozlíšením 4096 x 2 160 @ 30 Hz |
||
|
Prenosová vzdialenosť |
Podpora 4K do vzdialenosti 40M, 1080P do 70M |
||
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu, hot plug a funkcie externého napájania PoH pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-DV |
|||
|
|
|||
|
Výstupný signál |
4-cesta signálu DVI |
Výstupná úroveň |
TMDS 2,9V-3,3V |
|
Výstupné konektory |
DB ženského portu24+5 |
Výstupná impedancia |
75Ω |
|
Spotreba energie |
6W |
||
|
konvenčné |
|||
|
Získať |
{0} dB |
šírku pásma |
4,95 Gbit/s |
|
Video signál |
DVI, HDMI, VGA, C-VIDEO, YPbPr |
Maximálne časové oneskorenie |
5 nS (± 1 nS) |
|
Typy údajov |
8 bit |
Presluchy |
<-50dB@5MHz |
|
Rozlíšenie |
36 nastaviteľných úrovní až do 1920 × 1200 pri 60 Hz |
Rýchlosť prepínania |
200ns (max) presluchy |
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
Vzorkovacia frekvencia zvuku |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Správa EDID a DDC |
Podporuje rozšírenú identifikáciu zobrazenia (EDID) a kanál údajov zobrazenia (DDC) pomocou štandardov DVI a HDMI |
||
|
Správa HDCP |
Podporuje ochranu digitálneho obsahu s vysokou šírkou pásma (HDCP) a využíva štandardy DVI a HDMI1.3 |
||
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu a zapojenie za chodu pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-HD |
|||
|
|
|||
|
Výstupný signál |
4-kanálový signál HDMI (kompatibilný s DVI), 4-kanálový analógový zvukový signál |
Spotreba energie |
8W |
|
Výstupné konektory |
Typ A 19-zásuvka s kolíkmi, 3-zásuvná svorkovnica s kolíkmi |
Farebná hĺbka |
8 bit |
|
Typ signálu |
HDMI, DVI-D |
šírku pásma |
6,75 Gbps |
|
teplota |
0 stupeň - +50 stupeň |
vlhkosť |
10% - 90% |
|
Rozlíšenie |
36 nastaviteľných rozlíšení až do 1920 × 1200 pri 60 Hz |
||
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
štandardná |
Podpora HDMI 1.3, kompatibilná s HDCP |
||
|
Správa EDID a DDC |
Podpora funkcie učenia EDID a zobrazovacieho dátového kanála (DDC) |
||
|
Ďalšie funkcie |
Podpora nastavenia výstupného formátu pomocou pokynov, podpora hot plug |
||
|
Karta výstupného signálu-VMC-4O-VG |
|||
|
|
|||
|
Video výstup |
|||
|
Výstupný signál |
4-cesta signálu VGA |
Typ prepínača |
Vertikálne rozstupy |
|
Výstupné konektory |
15-zásuvka typu D s kolíkom |
Výstupná úroveň |
{{0}}.5-2.0Vp-p |
|
Výstupná impedancia |
75Ω |
Rozlíšenie |
36 nastaviteľných rozlíšení až do 1920 × 1200 pri 60 Hz |
|
Typ signálu |
Podpora formátov signálu VGA, YPBPR, C-VIDEO |
||
|
Zvukový výstup |
|||
|
Výstupný signál |
4 kanály analógových audio signálov |
Výstupná impedancia |
75Ω |
|
Výstupné konektory |
3-zásuvná svorkovnica s kolíkmi |
Frekvenčná odozva |
20 Hz-20 kHz |
|
konvenčné |
|||
|
Získať |
{0} dB |
Rýchlosť prepínania |
200 ns (max.) |
|
Presluchy |
<-50dB@5MHz |
Spotreba energie |
6W |
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu a zapojenie za chodu pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-AV |
|||
|
|
|||
|
Výstupný signál |
4-kanálový signál CVBS, 4-kanálový analógový zvukový signál |
Rozlíšenie |
480I a 576I dve rozlíšenia sú nastaviteľné |
|
Výstupné konektory |
BNC konektor, 3-zásuvná svorkovnica |
Výstupný formát zvuku |
stereofónny |
|
Spotreba energie |
9W |
Prenosová vzdialenosť |
Menej ako alebo rovné 100 m (použite vysokokvalitný drôt) |
|
konvenčné |
|||
|
Zvuková hladina hluku |
-80dB |
Maximálne skreslenie zvuku |
2.0V |
|
Prevádzková teplota |
0 stupeň - +50 stupeň |
Relatívna vlhkosť |
10% - 90% |
|
šírku pásma |
6,75 Gbps |
Štandardné |
Podpora formátov PAL a NTSC |
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu a zapojenie za chodu pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-SD |
|||
|
|
|||
|
Výstupný signál |
4-kanálový signál SDI (každý s jedným výstupom slučky SDI) |
Výstupná úroveň |
TMDS 2,9V-3,3V |
|
Výstupné konektory |
BNC konektory |
Výstupná impedancia |
75Ω |
|
Video signál |
SDI, HD-SDI, 3G-SDI |
Spotreba energie |
15W |
|
Rozlíšenie |
7 nastaviteľných rozlíšení až do 1920 × 1200 pri 60 Hz |
||
|
konvenčné |
|||
|
Farebná hĺbka |
8, 10 a 12 bit |
Pracovná vzdialenosť |
1080p Menej alebo rovné 100 m (použite vysokokvalitný kábel) |
|
šírku pásma |
6,75 Gbps |
Maximálne rozlíšenie |
1080p pri 60 Hz |
|
Prevádzková teplota |
0 stupeň - +50 stupeň |
Relatívna vlhkosť |
10% - 90% |
|
Ďalšie funkcie |
Podporuje nastavenie výstupného formátu a zapojenie za chodu pomocou príkazov |
||
|
Karta výstupného signálu-VMC-4O-HV |
|||
|
|
|||
|
Výstupný signál |
2-way HDMI signál (kompatibilný s DVI); 2-cesta signálu VGA; 4-kanálový stereo zvukový signál |
Spotreba energie |
8W |
|
Výstupné konektory |
Typ A 19-kolíková zásuvka; 15-kolíková zásuvka typu D; 3-zásuvná svorkovnica s kolíkmi |
||
|
Rozlíšenie |
36 nastaviteľných rozlíšení až do 1920 × 1200 pri 60 Hz |
||
|
konvenčné |
|||
|
HDMI port: |
|||
|
Farebná hĺbka |
8 bitov |
Typ signálu |
HDMI, DVI-D |
|
šírku pásma |
6,75 Gbps |
teplota |
0 stupeň - +50 stupeň |
|
vlhkosť |
10% - 90% |
||
|
Formát zvuku |
Vstavané audio podporuje formáty PCM, Dobly Digital, DTS, DTS-HD, externé audio podporuje formát PCM |
||
|
štandardná |
Podpora HDMI 1.3, kompatibilná s HDCP |
||
|
Správa EDID a DDC |
Podpora funkcie učenia EDID a komunikačnej funkcie DDC |
||
|
VGA port: |
|||
|
Výstupná úroveň |
{2}.{1}.0Vp-p |
Výstupná impedancia |
75Ω |
|
Typ signálu |
VGA, YPBPR, C-VIDEO |
||
|
Typ prepínača |
Vertikálne rozstupy |
Frekvenčná odozva |
20 Hz-20 kHz |
|
Získať |
0 dB |
Presluchy |
<-50dB@5MHz |
|
Rýchlosť prepínania |
200 ns (max.) |
||
|
Šírka pásma |
YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz |
||
|
Video signál |
VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO |
||
|
iné |
|||
|
Podporuje nastavenie výstupného formátu a zapojenie za chodu pomocou príkazov |
|||
|
Karta náhľadu signálu-VMC-4P-OB |
|||
|
|
|||
|
rozhranie |
2 porty RJ45 |
Možnosť náhľadu |
Dokáže zobraziť ukážku 4 zdrojov videa súčasne |
|
Protokoly a normy |
Technológia kódovania H.264, štandardný protokol RTSP |
Spotreba energie |
15W |
|
Rozlíšenie |
Rozlíšenie každého kanála prehrávania videa môže dosiahnuť 720p a rozlíšenie náhľadu je možné zmeniť pomocou príkazov |
||
|
ovládanie |
Podpora maticového ovládania, podpora funkcie pamäte pri vypnutí |
||
|
Dekódovacia karta IP-VMC-4I-IP |
|||
|
|
|||
|
rozhranie |
2 porty RJ45 |
Schopnosť dekódovania |
Podpora dekódovania 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz |
|
Zvukové rozhranie |
Audio vstup 1/2/3/4: vyhradené externé audio rozhranie |
Spotreba energie |
1 3 W |
|
Rozlíšenie |
Podpora prístupu rtsp/rtp/rtpo TCP |
iné |
S pamäťou pre vypnutie |
|
ovládanie |
Podpora protokolu onvif2.6, podpora identifikácie zariadenia onvif, podpora prístupu k streamu protokolu onvif, podpora ovládania onvif PTZ |
||
|
Vysielač signálu HDMI 70 m HDBaseT-VHBT-HD-70T |
|||
|
|
|||
|
Na použitie so vstupnou kartou HDBaseT a vstupnou kartou 4K HDBaseT |
|||
|
vstúpiť |
1-cesta HDMI |
Vstupné konektory |
Typ A 19-kolíkový zásuvkový konektor |
|
Výstup |
1 - spôsob HDBaset |
Výstupné konektory |
Terminály RJ-45 |
|
Ovládacie rozhranie |
1 kanál IR IN, 1 kanál IR OUT, 1 obojsmerný RS232 |
Ovládacie funkcie |
Podpora obojsmerného transparentného prenosu CEC, IR, RS232 |
|
štandardná |
Kompatibilné so štandardmi HDCP2.2 a HDMI1.4 |
Rozlíšenie |
Podporuje až 3840 × 2160 pri 30 Hz |
|
Prevádzková teplota |
0~50 stupňov |
vlhkosť |
10% ~ 90% |
|
Maximálna spotreba energie |
14W |
Rozmery (mm) |
115L x 109W x 16.2H |
|
Prenosová vzdialenosť |
Prenosová vzdialenosť 1920×1080P60Hz do 70 metrov, prenosová vzdialenosť 3840×2160@30Hz do 40 metrov |
||
|
iné |
Podpora obojsmernej funkcie PoC a aktualizácie firmvéru RS232 |
||
|
Signál HDMI 70 m HDBaseT prijímač-VHBT-HD-70R |
|||
|
|
|||
|
Použite s výstupnou kartou HDBaseT, výstupnou kartou 4K HDBaseT |
|||
|
vstúpiť |
1 - spôsob HDBaset |
Vstupné konektory |
Typ A 19-kolíkový zásuvkový konektor |
|
Výstup |
1-cesta HDMI |
Výstupné konektory |
Terminály RJ-45 |
|
Ovládacie rozhranie |
1 kanál IR IN, 1 kanál IR OUT, 1 obojsmerný RS232 |
Ovládacie funkcie |
Podpora obojsmerného transparentného prenosu CEC, IR, RS232 |
|
štandardná |
Kompatibilné so štandardmi HDCP2.2 a HDMI1.4 |
Rozlíšenie |
Podporuje až 3840 × 2160 pri 30 Hz |
|
Prevádzková teplota |
0~50 stupňov |
vlhkosť |
10% ~ 90% |
|
Maximálna spotreba energie |
14W |
Rozmery (mm) |
115L x 109W x 16.2H |
|
Prenosová vzdialenosť |
Prenosová vzdialenosť 1920×1080P60Hz do 70 metrov, prenosová vzdialenosť 3840×2160@30Hz do 40 metrov |
||
|
iné |
Podpora obojsmernej funkcie PoC a aktualizácie firmvéru RS232 |
||
