Prehľad
Tendzone MCN - 4611 je multimediálny distribuovaný interaktívny systém integrovaný cloudový uzol, zariadenie s integrovaným kodekom, podporuje manuálne prepínanie na kódovací alebo dekódovací cloudový uzol, nasadenie systému podporuje režimy bezcentrového aj centrálneho nasadenia, ktoré je možné zvoliť na požiadanie v projektu. Keď sa používa ako kódovací uzol, podporuje získavanie video signálu 4K @ 60 a kódovanie 4K @ 30; pri použití ako dekódovací uzol podporuje dekódovanie videa 4K @ 60 a zobrazenie výstupu videa; podporuje aplikácie sedadiel KVM a aplikácie spájania LED/LCD.
Vlastnosti
Vysoké rozlíšenie, multifunkčné
- Podpora výstupného displeja s rozlíšením 4K@60
- Podpora získavania a kódovania video signálu 4K@30
- Podpora aplikácie sedadla KVM
Inteligentné spájanie, jednotné riadenie
- Podporuje synchrónne zobrazovanie spájacích obrazov LED/LCD obrazoviek
- Podporuje jednotnú správu a kontrolu softvéru platformy distribuovaného systému
- Podporuje zobrazovanie okien videa, krížovú obrazovku, roaming a prekryvné zobrazenie
Bezpečné a spoľahlivé
- Domáce čipy, vstavaný systém Linux, bez vírusov
- Podpora napájania PoE a zálohovanie externého napájania
- Podpora zálohovania optického spojenia
Jednoduchá údržba
- Bezventilátorový a tichý dizajn, optoelektronické zálohovanie
- Integrovaný dizajn, voľný prechod na kódovanie alebo dekódovanie
- Podporuje inštaláciu 2 jednotiek vedľa seba; podporuje centralizovanú inštaláciu 12 jednotiek

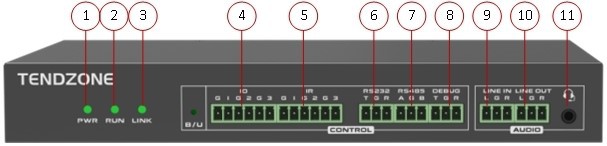

Informácie o paneli
(1)Indikátor napájania Poznámka: Vždy zapnutý, keď je zapnutý
(2) Pracovná kontrolka Poznámka: Bliká, keď program beží normálne, a svieti vždy, keď je abnormálny
(3)Indikátor pripojenia Poznámka: Bliká pri pripojení k serveru, abnormálne, keď je stále zapnutý
(4)3 -spôsob IO
(5)3 -spôsob IR
(6) Jeden kanál RS 232
(7) Jeden RS 485
(8) Ladiaci port Poznámka: Ladiaci port, ktorý sa používa na lokalizáciu problémov
(9)Symetrický vstup LINE IN
(10)Symetrický výstup LINE OUT
(11)3. 5 mm rozhranie Poznámka: Integrovaný vstup a výstup
(1)Symetrický vstup LINE IN
(2)Symetrický výstup LINE OUT
(3) Jeden kanál RS 232
(4) Jeden IO + jeden IR
(5) Vstup HDMI IN1 (so zvukom)
(6) Výstup HDMI OUT (so zvukom)
(7)USB3.0 Port hostiteľa typu A Poznámka: Pripojte klávesnicu a myš, keď uzol dekódovania KVM
(8)USB2.0 Port hostiteľa typu A Poznámka: Pripojte klávesnicu a myš, keď uzol dekódovania KVM
(9)Port typu C (upgrade) Poznámka: Pripojte sa k počítaču na ovládanie pri použití uzla kódovania KVM
(10) Port gigabitovej optickej siete SFP
(11) Port Gigabit Ethernet PoE Poznámka: Podpora napájania POE
(12) Port napájacieho zdroja DC 12V/2A
Populárne Tagy: 4k av over ip dekodér dekodéra, Čína 4k av over ip dekodér dekodéra, dodávatelia, továreň
ŠPECIFIKÁCIE
|
Všeobecný výkon |
||
|
Hardvérová konfigurácia |
Domáci kodekový čip vyvinutý vlastnou silou; vyvinutý na základe vstavaného systému Linux, žiadna invázia vírusov alebo trójskych koní; |
|
|
Predný panel |
3 indikátory stavu: PWR, RUN a LINK; |
|
|
Video rozhranie |
1kanálový video vstup HDMI; 1kanálový video výstup HDMI; Podpora pevnej spony HDMI; |
|
|
Zvukové rozhranie |
1-cestný 3,5 mm vstup/výstup pre slúchadlá; 2 symetrické audio vstupy LINE; 2-smerovo vyvážený LINE audio výstup; |
|
|
Dátové rozhranie |
{{0}}cesta USB 3.0 Host; {{0}}cesta USB 2.0 Host; 1 rozhranie typu c, podporuje OTG; |
|
|
Ovládacie rozhranie |
4 IO; 4 IR; 2 RS232; 1 RS485; 1 ladiaci port RS232; |
|
|
Sieťové rozhranie |
1 1000Mb/s optický sieťový port; 1 1000Eternetový port M b/s s podporou napájania POE; |
|
|
Napájacie rozhranie |
1 jednosmerné napájacie rozhranie, vstup 12V/2A; |
|
|
Spotreba energie zariadenia |
12 W alebo menej; |
|
|
Ochrana proti úniku prúd |
0.25 mA |
|
|
Pracovné prostredie |
Teplota: 0~45 stupňov ; Relatívna vlhkosť: 10 %-90 % RH ; |
|
|
Skladovacie prostredie |
Teplota: -20 stupeň -60 stupeň ; Relatívna vlhkosť: 5 %-90 % RH ; |
|
|
Inštalácia |
Dve 1U skrine inštalované vedľa seba; 8 centralizovaných inštalácií; |
|
|
Veľkosť |
Veľkosť produktu: 220*124*30mm ; Veľkosť balenia: 540 * 280 * 90 mm ; Čistá hmotnosť: 0,7 kg; Hrubá hmotnosť: 2,48 kg; |
|
|
kódovač |
Dekodér |
|
|
Video vstup |
N/A |
Podporuje 1-kanálové 4K @ 60fps video vstupné získavanie, 4K @ 30fps kódovanie videa a spätnú kompatibilitu; podporuje rozlíšenie kódovania, bitovú rýchlosť, obnovovaciu frekvenciu, formát kódovania, nastavenie rýchlosti, rozsah nastavenia bitovej rýchlosti 128Kbps~40Mbps, rozsah nastavenia obnovovacej frekvencie 5~60 snímok; |
|
Video výstup |
Podpora 1 -kanálového 4K @60 video výstupu a dekódovania s kompatibilitou s nižším rozlíšením; podpora výstupu s vlastným rozlíšením; podpora dekódovania videa H 264/H265; |
Podpora výstupu video slučky 1- kanála 4K @ 30 snímok/s; |
|
Zvukový vstup |
Pri použití ako výstupný uzol sedadla KVM podporuje 1 3.5 mm audio vstup a 1 LINE audio vstup; |
Podpora 1-cestného 3,5 mm konektora pre slúchadlá; 2-smerovo vyvážený LINE audio vstup; Podpora kódovania zvukového formátu AAC, G.711a, G.711u, G.722, 48 kHz 24-bitová vzorkovacia frekvencia; |
|
Zvukový výstup |
Podpora 2-smerovo vyváženého zvukového výstupu LINE; 1-cestný 3,5 mm výstup pre slúchadlá ; Podpora dekódovania audio formátu AAC, G.711a, G.711u, G.722, O PUS, 48KHz 24-bitová vzorkovacia frekvencia; |
N/A |
|
Rozpoznávanie videa |
Podporuje automatickú identifikáciu identifikátora rozšíreného zobrazenia EDID; Kompatibilné so systémom progresívneho snímania P; |
|
|
Sieťová komunikácia |
Podpora medzisegmentovej komunikácie; Podpora DH CP na dynamické získavanie IP adresy; Podpora protokolu RTSP/RTP; Podpora unicast a multicast; |
|
|
Prevádzka a údržba zariadení |
Podporuje získavanie informácií o prežití procesu zariadenia, informácie o využití pamäte, informácie o dobe chodu, miere obsadenia CPU a informácie o prevádzke a údržbe využitia disku; Podpora konfigurácie webovej stránky; Podpora konfigurácie siete, upgrade zariadenia, reštart, export denníka, import/export konfigurácie, vymazanie konfigurácie používateľa a obnovenie továrenského nastavenia; |
|
|
Titulky/Pozadie |
Podpora nastavení na pozadí; Podpora nastavení titulkov; Podpora zobrazenia bannera; |
|
|
Aplikácia |
Podpora aplikácie agenta KVM; Podpora aplikácií spájania displeja; Podpora aplikácie na synchronizáciu videa s ultra vysokým rozlíšením; |
|
