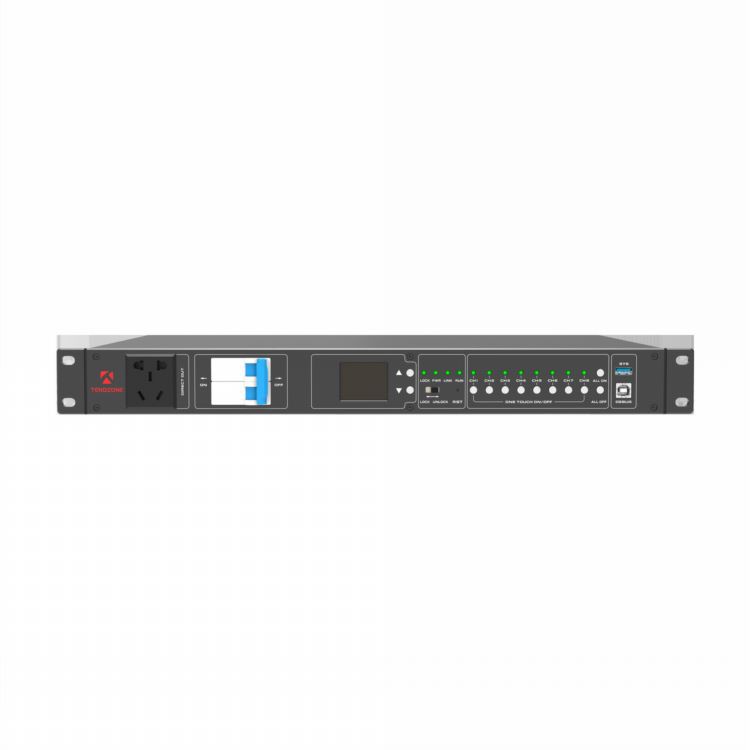

Prehľad
CC-9N je najnovší inteligentný správca napájania pre prevádzku a údržbu, ktorý spoločnosť Tendzone uviedla na trh pre všeobecný priemysel. Tento produkt podporuje inteligentnú štatistiku spotreby energie, ktorá dokáže počítať individuálnu spotrebu energie každého výstupného externého zariadenia a môže počítať aj celkovú spotrebu energie všetkých externých zariadení. Predný panel je navrhnutý s jednokľúčovým inteligentným tlačidlom úplného zapnutia/vypnutia a samostatným tlačidlom zapnutia/vypnutia pre každý kanál, ktoré môže spĺňať potreby zapnutia/vypnutia všetkých kanálov a zapnutia/vypnutia jedného kanála súčasne.
Zariadenie má zabudovaný nadprúdový chránič na zaistenie bezpečnosti používania energie zariadenia. Je vhodný pre veliteľské a riadiace centrá, veľké multimediálne konferenčné sály, multifunkčné sály, vysielacie systémy, školiace strediská, multimediálne učebne, špičkové vily, hotely, inteligentné domácnosti atď. Môže byť široko používaný vo vláde/podnikoch, verejná bezpečnosť, spravodlivosť, financie, doprava, ozbrojená polícia, školstvo, zdravotníctvo a iné odvetvia.
Vlastnosti
Podporuje konfiguráciu pracovných režimov zariadenia, vrátane režimu sekvencera a režimu relé. V režime sekvencera je možné nakonfigurovať poradie a oneskorenie každého prepínača kanálov. V režime relé môže byť každý prepínač kanálov ovládaný iba manuálnymi tlačidlami, webovým pozadím a ovládacími príkazmi.
Podporuje individuálne ovládanie zapnutia/vypnutia 8 výstupných rozhraní cez pozadie webovej stránky a ovládacie tlačidlá na prednom paneli zariadenia a tiež podporuje úplné zapnutie/vypnutie 8 výstupných rozhraní;
Obyčajné uzamknutie dotykových tlačidiel proti náhodnému dotyku: Aby ste predišli náhodnému dotyku, uzamknite alebo odomknite tlačidlo ovládania výkonu pomocou tlačidla uzamknutia na prednom paneli zariadenia;
Rozšírené oprávnenie na zabránenie náhodnému uzamknutiu siete dotykom: podporuje administrátorov prihlásiť sa na web a nakonfigurovať funkciu uzamknutia alebo odomknutia všetkých ovládacích tlačidiel na prednom paneli zariadenia, aby sa zabránilo náhodným dotykom. Odomknutie je možné vykonať až po overení oprávnenia správcu;
Vzduchový spínač (nadprúdová ochrana): malý istič , 40A , 2P dvojpólový vzduchový spínač;
Ochrana pred bleskom: s obvodom na potlačenie prepätia;
Pri úplnom otvorení alebo úplnom zatvorení možno čas oneskorenia každého kanálu nastaviť samostatne, s maximálnym oneskorením 999 sekúnd a predvoleným oneskorením 1 sekunda;
Podporujte platformy tretích strán na ovládanie zariadení cez sieť, na diaľku získavajte vstupné napätie, každý výstupný prúd, spotrebu energie, spotrebu energie, pracovný čas, abnormálne alarmy a ďalšie informácie, na diaľku prepínajte výstup inteligentného správcu napájania a údržby, konfigurujte pracovný režim, čas oneskorenia zapnutia, časový spínač a ďalšie parametre; sieťové rozhranie diaľkového ovládania (zapnutie/vypnutie časovania zariadenia), rozhranie štatistiky diaľkového napájania (aktuálny výstupný prúd každého kanála, aktuálna spotreba energie každého kanála) a prevádzkový stav každého portu;
informácie o alarme, keď je výstupný prúd každého napájacieho zdroja príliš veľký alebo príliš malý. Prahová hodnota alarmového prúdu a časový prah sú konfigurovateľné a nie sú predvolene povolené. Informácie o alarme sa oznamujú platforme vzdialenej prevádzky a údržby tretej strany prostredníctvom siete;
Po vypnutí a opätovnom zapnutí zariadenia automaticky prejde do nakonfigurovaného prednastaveného režimu vrátane: úplného zapnutia, úplného vypnutia a obnovenia stavu pred výpadkom napájania;
8 skupín časovačov, ktoré je možné ľubovoľne kombinovať; podporuje konfiguráciu časovania spínania pre každý výstup a periódu cyklu je možné nakonfigurovať tak, aby sa vykonávala iba raz alebo každý deň, týždeň, mesiac atď.;
Predný panel má národnú štandardnú 5-zásuvku pre dlhé napájanie; zadný panel má 5 národných štandardných 5-zásuviek s otvormi a 3 univerzálne 3-zásuvky s otvormi, z ktorých je možné ovládať 8 zásuviek na zadnom paneli;
Predný panel má LCD obrazovku, ktorá zisťuje a zobrazuje pracovné informácie zariadenia, ako napríklad: názov zariadenia/model zariadenia/verzia softvéru a hardvéru, sieťové informácie (IP adresa/MAC adresa), systémový dátum, aktuálne/napäťové/celkové štatistiky výkonu každý kanál a môže monitorovať stav každého kanála;
Predný panel má 1 kontrolku protináhodného dotykového uzamknutia LOCK, 1 kontrolku hlavného napájania PWR, 1 kontrolku siete LINK, 1 kontrolku prevádzky RUN a kontrolky pracovného stavu kanálov CH1~CH8.

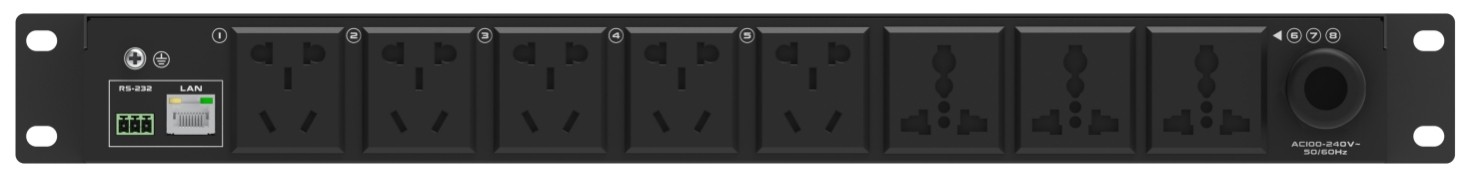

Zadný panel
Populárne Tagy: inteligentný manažér prevádzky a údržby, výrobcovia, dodávatelia, továreň na inteligentnú prevádzku a údržbu v Číne
ŠPECIFIKÁCIE
|
Funkcia hardvéru |
|
|
Nastavenia režimu |
Podpora konfigurácie pracovných režimov zariadenia, vrátane: režimu sekvencera, režimu relé; Zariadenie sa predvolene prepne do režimu sekvencera, v ktorom je možné nakonfigurovať poradie a oneskorenie každého prepínania kanálov; v režime relé môže byť každý prepínač kanálov ovládaný iba manuálnymi tlačidlami, webovým backendom alebo ovládacími príkazmi; |
|
Spínač výstupného výkonu |
Podpora ovládania zapnutia/vypnutia 8 výstupných rozhraní cez pozadie webovej stránky a ovládacie tlačidlá na prednom paneli zariadenia; Podporuje tiež úplné ovládanie zapnutia/vypnutia 8 výkonových výstupných rozhraní; |
|
Typ napájacieho rozhrania |
Predný panel má jednu národnú štandardnú 5-zásuvku pre dlhé napájanie; zadný panel má päť národných štandardných 5-zásuviek s otvormi a tri univerzálne 3-zásuvky s otvormi, z ktorých osem zásuviek na zadnom paneli možno ovládať. |
|
Centrálne ovládacie rozhranie |
1-ovládanie cez RS232, 1-sieťové ovládanie RJ45; |
|
USB rozhranie |
1 Rozhranie TYPE-A pre aktualizáciu softvéru; 1 rozhranie TYPE-B, používané na ladenie zariadení; |
|
LCD displej |
LCD obrazovka zobrazovanie dopytov, ako napríklad: názov zariadenia/model zariadenia/verzia softvéru a hardvéru, informácie o sieti (IP adresa/MAC adresa), systémový dátum, štatistiky prúdu/napätia/celkového výkonu každého kanála; |
|
LED indikátor prevádzky |
Predný panel má 1 kontrolku protináhodného dotykového uzamknutia LOCK, 1 kontrolku hlavného napájania PWR, 1 kontrolku siete LINK, 1 kontrolku prevádzky RUN a predný panel zobrazuje kontrolky pracovného stavu výstupu kanálov CH1~CH8; |
|
Protiúrazový dotykový zámok kláves |
Aby ste predišli náhodnej prevádzke, uzamknite alebo odomknite tlačidlo ovládania výkonu pomocou tlačidla uzamknutia na prednom paneli zariadenia; |
|
Tón výzvy na tlačidlo |
Pri ovládaní tlačidiel na prednom paneli zaznie zvukový signál; |
|
Vzduchový spínač (nadprúdová ochrana) |
Miniatúrny istič , 40A , 2P dvojpólový vzduchový spínač; |
|
Dizajn ochrany pred bleskom |
S obvodom na potlačenie prepätia; |
|
Maximálny zaťažovací výkon |
6500W, napätie 220V, celkový výstupný prúd záťaže zariadenia je asi 30A a maximálny výstupný prúd jednej zásuvky je 10A; |
|
Vstupný výkon |
100-230V AC, 50/60 Hz, vstup je dodávaný s 3-jadrovým 6-štvorcovým napájacím káblom s dĺžkou 1,8 metra (bez zástrčky) |
|
Obnovenie továrenských nastavení |
S tlačidlom na obnovenie továrenských nastavení |
|
Diaľkové ovládanie |
|
|
Vstavaná webová stránka |
Vstavaná webová stránka, podporuje funkciu správy prihlásenia používateľa, podporuje každé ovládanie výkonu zariadenia, siete, upgrade systému, centrálne ovládanie a ďalšie konfigurácie |
|
Zmena hesla používateľa |
Podpora úpravy prihlasovacieho hesla používateľa |
|
Online štatistiky používateľov |
Podpora štatistík používateľov, ktorí sa práve prihlasujú do zariadenia |
|
Vzdialená obsluha a údržba |
Podporujte platformy tretích strán na ovládanie zariadení cez sieť, na diaľku získavajte informácie, ako sú výstupné napätie, prúd, spotreba energie, spotreba energie, pracovný čas, abnormálne alarmy atď. každého kanála, diaľkovo prepínajte výstup každého kanála, konfigurujte pracovný režim, čas oneskorenia zapnutia, časový spínač a ďalšie parametre; poskytnúť sieťové rozhranie pre diaľkové ovládanie (zapnutie/vypnutie časovania zariadenia), rozhranie pre vzdialenú štatistiku výkonu (aktuálny výstupný prúd každého kanála, aktuálna výstupná spotreba energie každého kanála); |
|
Funkcia alarmu |
vydávanie informácií o alarme, keď je výstupný prúd každého napájacieho zdroja príliš veľký alebo príliš malý a prahová hodnota alarmového prúdu a časový prah sú konfigurovateľné; Predvolene nie je povolené; hlásiť informácie o poplachu na platformu vzdialenej prevádzky a údržby tretej strany prostredníctvom siete; |
|
Riadenie sériového portu |
Podporujte ďalšie zariadenia na ovládanie zariadenia cez sériový port; podpora konfigurácie parametrov sériového portu, ako je prenosová rýchlosť, dátový bit, kontrola parity, stop bit atď. |
|
Ovládanie siete |
Podpora protokolu TCP/UDP riadenia siete; inteligentné kaskádovanie je možné dosiahnuť prostredníctvom sieťového rozhrania RJ45 a súčasne je možné ovládať až 255 inteligentných správcov napájania a údržby; |
|
Poskytnite rozhranie API na ovládanie zariadenia |
Zariadenie podporuje poskytovanie rozhrania API, je integrované a spravované systémami tretích strán a poskytuje rozhranie websocket; |
|
Ďalšie funkcie |
|
|
Rozšírené povolenie na zabránenie náhodnému uzamknutiu dotykovej siete |
Správcovia sa môžu prihlásiť na web a nakonfigurovať tak, aby uzamkli alebo odomkli všetky ovládacie tlačidlá na prednom paneli zariadenia, aby sa predišlo náhodným dotykom. Odomknutie je možné vykonať až po overení oprávnenia správcu; |
|
Obyčajný protiúrazový dotykový zámok klávesnice |
Podporujte uzamykanie alebo odomykanie tlačidla ovládania výkonu pomocou uzamykacieho tlačidla na prednom paneli zariadenia; |
|
Funkcia oneskorenia kanála |
Pri úplnom otvorení alebo úplnom zatvorení možno čas oneskorenia každého kanálu nastaviť samostatne, s maximálnym oneskorením 999 sekúnd a predvoleným oneskorením 1 sekunda; |
|
Obnoviť režim pamäte |
Po vypnutí a opätovnom zapnutí zariadenia automaticky prejde do nakonfigurovaného prednastaveného režimu vrátane: úplného zapnutia, úplného vypnutia a obnovenia do stavu pred výpadkom napájania |
|
Časovač |
8 skupín časovačov, ktoré je možné ľubovoľne kombinovať; podpora konfigurácie časovania spínania pre každý výstup a perióda cyklu môže byť nakonfigurovaná tak, aby sa vykonávala iba raz alebo každý deň, týždeň, mesiac atď.; |
|
Dotaz na pracovný stav |
Podpora dotazovania parametrov pracovného stavu, ako je výstupné napätie, výstupný prúd, výkon, spotreba energie, pracovný čas atď. pre každý kanál; podpora dotazovania parametrov pracovného stavu cez web alebo iné platformy; |
|
Štatistika výstupného výkonu |
Štatistika spotreby elektrickej energie 8 výstupných portov; Podpora dotazovania na štatistické informácie prostredníctvom webu alebo iných platforiem; napájanie je možné manuálne resetovať; |
|
Správa systému |
|
|
Systémové informácie |
Podpora webového zobrazenia informácií o zariadení, ako je názov zariadenia, typ zariadenia, model zariadenia, verzia softvéru a hardvéru, MAC adresa atď. |
|
Upravte názov zariadenia |
Podporuje úpravu názvu zariadenia cez web; |
|
Konfigurácia systému |
Podpora konfigurácie časovej synchronizácie, NTP, premostenia a ďalších funkcií; |
|
Zoznam služieb |
Podporuje správu základných systémových služieb, monitoruje stav každej základnej systémovej služby a môže spúšťať a zastavovať programy systémových služieb; |
|
WebDav |
Podpora nahrávania, sťahovania, vytvárania, úpravy a iných operácií so súbormi v zariadení cez web; |
|
Konfigurácia siete |
Podpora sieťovej IP adresy, masky podsiete, predvolenej brány, DNS a ďalších konfigurácií; |
|
Kontrolný protokol |
Podpora protokolu sériového portu, sieťového protokolu TCP\UDP; |
|
Fyzické parametre |
|
|
Pracovné prostredie |
Teplota -10 stupeň -50 stupeň , vlhkosť 10~80 %, odporúčaná nadmorská výška Menšia alebo rovná 2000 metrov |
|
Skladovacie prostredie |
Teplota {{0}}~65 stupňov , vlhkosť 0~95 %, odporúčaná nadmorská výška Menšia alebo rovná 2000 metrov |
|
Veľkosť zariadenia (šírka*výška*hĺbka) |
436,8 mm * 50 mm * 300 mm |
|
Hmotnosť produktu |
Čistá hmotnosť 4,5 kg, hmotnosť balenia 5,4 kg |
